10.3.9 Resultado final e interpretación ergonómica

El resultado del cálculo es una carga acumulada de esfuerzo para cada articulación, canal biomecánico y paquete muscular funcional. Esta magnitud es adimensional y representa el estado de exposición acumulada producido por las dosis temporales generadas durante la actividad, una vez considerada la recuperación parcial y continua descrita en los apartados anteriores.

Cuando la carga acumulada se expresa como porcentaje, un valor del 100 % corresponde al umbral preventivo definido por el modelo. Los valores superiores al 100 % indican que dicho umbral ha sido superado en las condiciones analizadas. Este umbral no representa una frontera fisiológica exacta ni implica necesariamente que se haya producido fatiga o lesión, sino que señala una situación que requiere especial atención durante la evaluación ergonómica.

Cuando está activado el control Calcular % esfuerzo máximo recomendable, situado en el apartado Ajuste de prioridad epidemiológica del cuadro Ajustes del análisis biomecánico, Ergoniza Intelligent multiplica la carga acumulada base por el factor de ponderación correspondiente a la zona corporal. Por tanto, el porcentaje mostrado y su comparación con el umbral del 100 % incorporan la prioridad epidemiológica seleccionada. Este ajuste se describe en la Sección 10.1.1.1.1.

La carga se mantiene separada para cada articulación, canal biomecánico y paquete muscular funcional. Para obtener el valor resumen de un canal biomecánico, Ergoniza Intelligent selecciona la mayor carga acumulada entre los paquetes musculares asociados a sus sentidos de actuación. Del mismo modo, el valor global mostrado para una articulación corresponde al canal que presenta la mayor carga acumulada. Por tanto, las cargas de paquetes musculares antagonistas o de distintos canales biomecánicos no se suman entre sí.

La interpretación del resultado debe realizarse de forma desagregada. Un valor elevado en una articulación permite localizar la zona anatómica sometida a mayor exposición, mientras que el canal biomecánico y el paquete muscular funcional permiten identificar con mayor precisión el tipo de esfuerzo que la ha generado. Por ejemplo, una carga acumulada elevada en la abducción del hombro no tiene la misma interpretación que una carga elevada en flexión, extensión o rotación. De igual modo, una carga elevada en los extensores de la muñeca representa una exposición diferente de la generada por los flexores o por los paquetes asociados a las desviaciones radial y cubital.

El resultado no debe confundirse con el esfuerzo relativo instantáneo. Un canal puede presentar un esfuerzo elevado en un momento concreto y, sin embargo, mantener una carga acumulada moderada si la exposición es breve o si existen periodos suficientes de recuperación. De forma inversa, esfuerzos instantáneos moderados pueden originar una carga acumulada elevada cuando se mantienen durante un tiempo prolongado o se repiten con frecuencia sin una recuperación suficiente.

La carga acumulada de esfuerzo permite, por tanto, distinguir situaciones que no pueden diferenciarse adecuadamente mediante el análisis de una única postura o mediante el valor máximo de esfuerzo alcanzado. Dos actividades pueden presentar el mismo esfuerzo máximo instantáneo en un determinado canal y, sin embargo, producir cargas acumuladas distintas si difieren en la duración de la exposición, el número de repeticiones, la distribución temporal de los esfuerzos o la duración de los descansos. Esta característica resulta especialmente relevante en tareas cíclicas o intermitentes.

Desde el punto de vista ergonómico, los resultados permiten identificar las articulaciones, canales biomecánicos y paquetes musculares funcionales que concentran mayor exposición temporal. Esta información puede utilizarse para comparar alternativas de diseño, modificar la distribución de las cargas, reducir la duración de determinadas fases, introducir descansos, redistribuir los esfuerzos entre ambos lados del cuerpo o evitar que un mismo paquete muscular sea solicitado repetidamente sin recuperación suficiente.

Cuando varios canales presentan valores elevados, debe analizarse el patrón completo de exposición. La carga puede concentrarse en una única región corporal o distribuirse entre varias articulaciones y paquetes musculares. En el primer caso, las medidas preventivas deberían orientarse prioritariamente a reducir la solicitación del canal afectado. En el segundo, puede ser necesario revisar de forma más general la organización de la tarea, la secuencia de movimientos, la altura de trabajo, la localización de las cargas o la frecuencia de repetición.

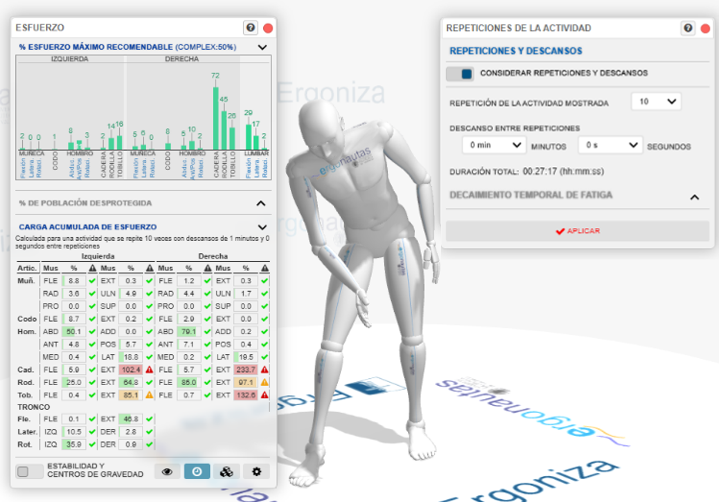

La Figura 48 muestra una postura concreta dentro de una actividad repetida. En la parte superior del cuadro Esfuerzo aparece el indicador instantáneo activo. Su denominación depende de los controles seleccionados en el cuadro Ajustes del análisis biomecánico:

• Se muestra el Porcentaje de Esfuerzo Máximo Recomendable (%EMR) cuando está activado el control Calcular % esfuerzo máximo recomendable.

• Se muestra el Porcentaje de Capacidad Articular Recomendada (%CAR) cuando el control anterior está desactivado y permanece activado Considerar la carga acumulada en el % de esfuerzo recomendado.

• Se muestra el Porcentaje de Capacidad Isométrica Máxima Utilizada cuando ambos controles están desactivados.

El valor corresponde al instante representado.

Cuando interviene el modelo 3CC-r, el momento recomendable empleado como referencia puede reflejar la historia anterior de esfuerzo y recuperación del paquete muscular. No obstante, este indicador instantáneo es diferente de la carga acumulada de esfuerzo que se muestra en la parte inferior del cuadro y que se calcula mediante el procedimiento de dosis temporal descrito en este apartado.

En la parte inferior del cuadro se muestra la carga acumulada de esfuerzo. En el ejemplo se ha seleccionado la repetición 10 y se ha establecido un descanso de un minuto entre repeticiones. Por tanto, el resultado mostrado durante esa repetición incorpora el efecto del ciclo base, de las nueve repeticiones anteriores y de la recuperación parcial producida durante los descansos. Una misma postura puede presentar así cargas acumuladas diferentes según aparezca en la primera repetición o después de varios ciclos de trabajo.

En consecuencia, la carga acumulada de esfuerzo debe interpretarse como un indicador relativo, preventivo y comparativo de exposición biomecánica temporal. No constituye una medición directa de la fatiga fisiológica individual ni una probabilidad de lesión. Su utilidad reside en mostrar cómo se combinan la intensidad, la duración, la repetición y la recuperación parcial, y en ayudar al ergónomo a identificar dónde y cómo puede reducirse la exposición.
