Ajustes del análisis biomecánico
El cuadro Ajustes del análisis biomecánico permite configurar tres aspectos del análisis:
- si se aplica la ponderación utilizada para calcular el Porcentaje de Esfuerzo Máximo Recomendable;
- en múltiples posturas, si los esfuerzos y descansos anteriores modifican la capacidad recomendable;
- los límites de población capaz utilizados para interpretar el porcentaje de población protegida o desprotegida.

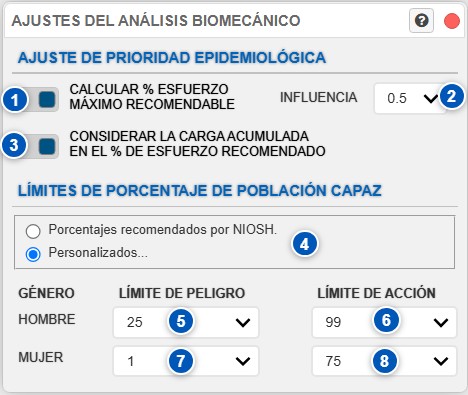

Se accede desde el botón con forma de rueda dentada situado en la parte inferior del cuadro Esfuerzo. Los cambios afectan a los indicadores, tablas, gráficas, informes y representaciones sobre el modelo. No modifican la postura ni las cargas introducidas.
La captura corresponde al modo de múltiples posturas. En una sola postura no se muestra el control número 3, porque la capacidad recomendable se calcula a partir de la duración y repetición configuradas para esa acción.
| N.º | Control | Función |
|---|---|---|
| 1 | Calcular % Esfuerzo Máximo Recomendable | Activa o desactiva la ponderación utilizada para establecer prioridades preventivas. Cuando está activado se muestra el %EMR. Al desactivarlo, el nombre y la referencia del porcentaje dependen del modo de trabajo y del estado del control número 3. |
| 2 | Influencia | Determina la intensidad con la que las diferencias de prevalencia entre zonas corporales intervienen en la ponderación epidemiológica. |
| 3 | Considerar la carga acumulada en el % de esfuerzo recomendado | Determina si, en múltiples posturas, la capacidad recomendable se actualiza teniendo en cuenta los esfuerzos y descansos anteriores. Está activado de forma predeterminada. |
| 4 | Tipo de límites | Permite elegir entre utilizar los porcentajes recomendados por NIOSH o definir límites personalizados. |
| 5 | Límite de peligro para hombres | Define el porcentaje de hombres capaces asociado al límite de peligro. |
| 6 | Límite de acción para hombres | Define el porcentaje de hombres capaces asociado al límite de acción. |
| 7 | Límite de peligro para mujeres | Define el porcentaje de mujeres capaces asociado al límite de peligro. |
| 8 | Límite de acción para mujeres | Define el porcentaje de mujeres capaces asociado al límite de acción. |
Finalidad del cuadro
El análisis biomecánico compara el esfuerzo requerido con distintas capacidades o límites de referencia. Los ajustes de este cuadro permiten decidir cómo se presenta esa comparación y cómo se interpretan los resultados poblacionales.
El primer grupo controla la presentación del %EMR y la importancia asignada a las diferencias entre zonas corporales. El segundo, disponible en múltiples posturas, permite decidir si los esfuerzos y descansos anteriores modifican la capacidad recomendable. El tercero establece los porcentajes de población capaz utilizados como límites de acción y peligro.
Estos ajustes pueden afectar a:
- el indicador de esfuerzo o capacidad mostrado;
- el momento de referencia utilizado;
- la evolución de la capacidad recomendable durante una actividad;
- la carga acumulada mostrada con o sin ponderación preventiva;
- los porcentajes de población protegida o desprotegida;
- los límites de acción y peligro;
- los colores y clasificaciones presentados en la interfaz.
Ajuste de prioridad epidemiológica
El control Calcular % Esfuerzo Máximo Recomendable, marcado con el número 1, permite activar o desactivar el ajuste de prioridad epidemiológica.
Cuando está activado Calcular % Esfuerzo Máximo Recomendable, Ergoniza Intelligent muestra el %EMR. Este indicador ayuda a establecer prioridades preventivas teniendo en cuenta que los trastornos musculoesqueléticos no se presentan con la misma frecuencia en todas las zonas corporales.
Al desactivar esta opción, el resultado deja de incluir dicha ponderación:
- en una sola postura se muestra el %CAR;
- en múltiples posturas se muestra el %CAR si se consideran los esfuerzos y descansos anteriores;
- si no se consideran, se muestra el Porcentaje de Capacidad Isométrica Máxima Utilizada.
El título de los paneles, gráficas, informes y demás resultados cambia automáticamente para identificar el porcentaje utilizado.
Este ajuste no modifica el momento requerido, la capacidad máxima poblacional ni el porcentaje de población protegida o desprotegida. Cuando está activado, su ponderación también se aplica a los valores mostrados de carga acumulada de esfuerzo.
La opción se encuentra activada de forma predeterminada.
Influencia del ajuste
El selector Influencia, marcado con el número 2, determina la intensidad con la que las diferencias de prevalencia entre las zonas corporales intervienen en el cálculo del %EMR.
Puede tomar valores entre 0,1 y 0,9 y su valor inicial es 0,5. Los valores más altos acentúan las diferencias entre las zonas con prevalencia epidemiológica alta y baja, mientras que los valores más bajos producen una ponderación más moderada.
Este valor no representa un porcentaje de riesgo ni una probabilidad de lesión. Es un parámetro que regula el contraste de la ponderación epidemiológica.
El selector solo está disponible cuando se encuentra activado el cálculo del %EMR.
Consideración de los esfuerzos y descansos anteriores
El control Considerar la carga acumulada en el % de esfuerzo recomendado, marcado con el número 3, solo aparece en el modo de múltiples posturas.
Cuando está activado, Ergoniza Intelligent utiliza el orden y duración de las posturas, las repeticiones y los descansos para estimar cómo cambia la capacidad recomendable durante la actividad. Los periodos de esfuerzo pueden reducirla y los descansos permiten recuperarla.
Para que esta actualización pueda realizarse también debe estar activada la opción Considerar repeticiones y descansos en Repeticiones de la actividad. Si esta última opción se desactiva, la capacidad recomendable deja de actualizarse aunque el control número 3 permanezca marcado.
Cuando el control número 3 está desactivado, el esfuerzo se compara con la capacidad isométrica máxima estimada, sin tener en cuenta la actividad anterior. Si además está desactivado Calcular % Esfuerzo Máximo Recomendable, el resultado recibe el nombre Porcentaje de Capacidad Isométrica Máxima Utilizada.
Este cálculo no utiliza directamente el valor numérico mostrado en el panel Carga acumulada de esfuerzo. Ambos resultados emplean la misma secuencia temporal, pero se calculan de forma independiente.
La opción está activada de forma predeterminada. Al modificarla se recalculan los indicadores asociados a la secuencia, por lo que también pueden cambiar las gráficas, el Asesor de resultados, Ergo-Wizard y los informes.
El procedimiento matemático puede consultarse en Modelo 3CC-r y Momento Recomendable en el análisis de múltiples posturas.
Porcentaje de población capaz
El porcentaje de población capaz indica qué proporción de una población de referencia puede realizar un esfuerzo determinado.
Por ejemplo, si un esfuerzo está dentro de la capacidad del 75 % de las mujeres, significa que, según el criterio aplicado, el 75 % de la población femenina de referencia podría realizarlo, mientras que el 25 % restante podría quedar desprotegido o superar el nivel recomendable.
En sentido inverso, el porcentaje de población desprotegida indica la proporción de población que no quedaría protegida frente a ese esfuerzo.
Por tanto:
- mayor porcentaje de población capaz implica mayor protección poblacional;
- menor porcentaje de población capaz implica un esfuerzo más restrictivo;
- mayor porcentaje de población desprotegida implica mayor riesgo potencial para la población analizada.
Porcentajes recomendados por NIOSH
El control marcado con el número 4 permite elegir entre utilizar los porcentajes recomendados por NIOSH o definir valores personalizados.
Cuando se selecciona Porcentajes recomendados por NIOSH, el sistema utiliza los valores de referencia establecidos por defecto:
| Género | Límite de peligro | Límite de acción |
|---|---|---|
| Hombre | 25 % | 99 % |
| Mujer | 1 % | 75 % |
Estos valores reflejan dos niveles de referencia: un límite de acción, más preventivo, y un límite de peligro, asociado a esfuerzos que solo podría realizar una proporción reducida de la población.
Límite de acción
El límite de acción representa un umbral preventivo. Cuando un esfuerzo supera este límite, el resultado debe revisarse porque puede no ser aceptable para la proporción de población que se desea proteger.
En la configuración recomendada por NIOSH, el límite de acción se establece en:
- 99 % de hombres capaces;
- 75 % de mujeres capaces.
Esto significa que, para que un esfuerzo se mantenga por debajo del límite de acción, debería ser compatible con la capacidad de al menos esos porcentajes de población.
Cuando un resultado supera el límite de acción, el sistema puede marcarlo como una situación que requiere atención o revisión ergonómica.
Límite de peligro
El límite de peligro representa un umbral más severo. Cuando un esfuerzo alcanza o supera este límite, la situación debe considerarse crítica desde el punto de vista de la protección poblacional.
En la configuración recomendada por NIOSH, el límite de peligro se establece en:
- 25 % de hombres capaces;
- 1 % de mujeres capaces.
Estos valores indican que el esfuerzo estaría dentro de la capacidad de una proporción muy reducida de la población. Por tanto, cuando se alcanza este nivel, el resultado debe interpretarse como una señal clara de posible inadecuación biomecánica.
Límites personalizados
Si en el control marcado con el número 4 se selecciona Personalizados, el usuario puede definir manualmente los porcentajes de población capaz que se utilizarán como límites de interpretación.
En ese caso se activan los selectores:
- 4: límite de peligro para hombres;
- 5: límite de acción para hombres;
- 6: límite de peligro para mujeres;
- 7: límite de acción para mujeres.
Esta opción puede ser útil cuando se desea aplicar un criterio de protección diferente al recomendado por defecto, por ejemplo en función de:
- una política interna de prevención;
- un criterio técnico específico;
- una población de trabajadores especialmente vulnerable;
- un nivel de protección más exigente;
- una comparación entre escenarios con distintos supuestos.
Debe utilizarse con prudencia. Cambiar estos límites no modifica el esfuerzo biomecánico calculado, pero sí modifica su interpretación y la clasificación visual de los resultados.
Límite de peligro para hombres
El selector marcado con el número 5 permite definir el porcentaje de hombres capaces asociado al límite de peligro.
Un valor bajo significa que el límite de peligro se sitúa en un esfuerzo que solo una proporción reducida de hombres podría realizar. Un valor más alto hace que el criterio sea más estricto, porque el límite de peligro se alcanzaría con esfuerzos que excluyen a una proporción menor de la población.
Si se utiliza la configuración recomendada por NIOSH, este valor es 25 %.
Límite de acción para hombres
El selector marcado con el número 6 permite definir el porcentaje de hombres capaces asociado al límite de acción.
Este límite se utiliza como umbral preventivo. Si se selecciona un porcentaje alto, el criterio protege a una proporción mayor de la población masculina de referencia.
Si se utiliza la configuración recomendada por NIOSH, este valor es 99 %.
Límite de peligro para mujeres
El selector marcado con el número 7 permite definir el porcentaje de mujeres capaces asociado al límite de peligro.
Este valor establece el umbral crítico para la población femenina de referencia. En la configuración recomendada por NIOSH, el límite de peligro para mujeres es más restrictivo porque se sitúa en el 1 % de población capaz.
Esto significa que, cuando se alcanza ese límite, el esfuerzo solo estaría dentro de la capacidad de una proporción muy reducida de mujeres.
Límite de acción para mujeres
El selector marcado con el número 8 permite definir el porcentaje de mujeres capaces asociado al límite de acción.
Este límite representa el umbral preventivo para la población femenina de referencia. Si se utiliza la configuración recomendada por NIOSH, este valor es 75 %.
Cuando se seleccionan límites personalizados, debe comprobarse que el límite de acción elegido es coherente con el nivel de protección deseado.
Efecto sobre los resultados
La opción Calcular % Esfuerzo Máximo Recomendable determina si los resultados incorporan la ponderación utilizada para establecer prioridades preventivas.
En múltiples posturas, Considerar la carga acumulada en el % de esfuerzo recomendado determina si la capacidad recomendable se actualiza a partir de los esfuerzos y descansos anteriores. Este ajuste puede modificar el porcentaje mostrado y el momento de referencia, pero no el momento articular requerido.
Los límites de población capaz no intervienen en los indicadores personalizados de esfuerzo o capacidad. Afectan al panel Población desprotegida, donde se utilizan para aplicar los niveles de acción y peligro.
Por tanto, modificar estos ajustes puede cambiar:
- el nombre y el valor del indicador mostrado;
- el momento utilizado como referencia;
- las gráficas, informes y representaciones sobre el modelo;
- la clasificación de los resultados;
- los colores de las barras;
- la interpretación de qué esfuerzos requieren atención.
Ninguno de estos ajustes modifica la postura, las cargas externas o el momento articular requerido.
Recomendaciones de uso
Como criterio general, se recomienda utilizar los porcentajes recomendados por NIOSH salvo que exista una razón técnica clara para personalizarlos.
Al comparar posturas, actividades o alternativas de diseño, mantenga las mismas opciones de análisis, el mismo valor de influencia, la misma configuración de repeticiones y descansos y los mismos límites poblacionales. Registre también qué indicador aparece en el título de los resultados.
El %EMR debe utilizarse como un indicador comparativo de prioridad preventiva y no como una estimación de la probabilidad individual de lesión.
Si se utilizan límites personalizados:
- Documente qué criterio se ha aplicado.
- Mantenga los mismos límites cuando compare varias alternativas.
- No mezcle resultados obtenidos con límites distintos sin indicarlo expresamente.
- Compruebe que el límite de acción y el límite de peligro son coherentes.
- Revise de nuevo el panel de población desprotegida después de modificar los valores.
- Documente expresamente cualquier cambio respecto a los límites poblacionales predeterminados.
Debe recordarse que este cuadro modifica la interpretación del resultado, no la postura ni las cargas aplicadas.
Relación con otros apartados del manual
Para interpretar correctamente estos ajustes, consulte también:
- Esfuerzo
- Población desprotegida
- Indicadores de esfuerzo y capacidad articular
- Esfuerzos biomecánicos
- Ajustes de los parámetros del modelo
Relación con las Bases de funcionamiento
Para una explicación metodológica más completa, consulte las Bases de funcionamiento, especialmente estos apartados:
- Análisis del riesgo por sobresfuerzos
- Valoración de los esfuerzos
- Porcentaje de Esfuerzo Máximo Recomendable
- Porcentaje de contracción voluntaria máxima recomendado en el análisis de una sola postura
- Esfuerzo relativo instantáneo
- Modelo 3CC-r y Momento Recomendable en el análisis de múltiples posturas
- Resultado final e interpretación ergonómica
- Limitaciones del esfuerzo articular como indicador único de riesgo
Estos apartados explican los indicadores de esfuerzo y capacidad, la ponderación utilizada para establecer prioridades preventivas, la actualización de la capacidad recomendable durante una secuencia y el uso de los límites poblacionales para interpretar la capacidad frente al esfuerzo.
