Gráficos de condiciones de la actividad

El cuadro Gráficos de condiciones de la actividad permite visualizar, a lo largo del tiempo, distintas condiciones asociadas a una actividad en modo de múltiples posturas.

Se accede a este cuadro desde el botón correspondiente situado en la parte inferior de la barra de tiempos. Su finalidad es facilitar la revisión temporal de condiciones que afectan al análisis, como cargas, momentos, postura sedente o ajustes específicos del método REBA.

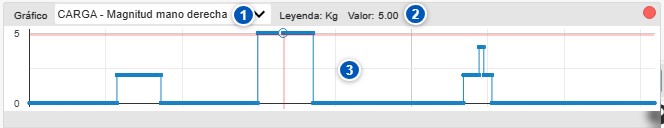

N.º	Zona o control	Función
1	Selector de gráfico	Permite elegir la condición de la actividad que se desea representar.
2	Leyenda y valor actual	Muestra la unidad o leyenda del gráfico y el valor correspondiente al instante actual.
3	Área gráfica	Representa la evolución temporal de la condición seleccionada.

Finalidad del cuadro

En el modo de múltiples posturas, una actividad no está definida únicamente por la postura del modelo. También pueden variar a lo largo del tiempo otras condiciones relevantes para el análisis.

Por ejemplo, durante una misma secuencia puede cambiar:

si la postura se considera sedente o no;
la carga aplicada en la mano derecha;
la carga aplicada en la mano izquierda;
los momentos aplicados en las manos;
las cargas introducidas en otras partes del cuerpo;
las condiciones configuradas para el método REBA;
otros parámetros asociados a tramos concretos de la actividad.

El cuadro Gráficos de condiciones de la actividad permite revisar esas condiciones de forma visual, mostrando en qué instantes se activan, se modifican o desaparecen.

Selector de gráfico

El control marcado con el número 1 permite elegir qué condición se desea representar.

El contenido del selector depende de las condiciones disponibles en la actividad. Entre otras, pueden representarse condiciones como:

postura sedente;
carga en la mano derecha;
carga en la mano izquierda;
momentos aplicados en las manos;
cargas en otras partes del cuerpo;
condiciones de análisis REBA;
otros parámetros temporales vinculados a la actividad.

Al cambiar el gráfico seleccionado, el área gráfica se actualiza para mostrar la evolución temporal de esa condición.

Leyenda y valor actual

La zona marcada con el número 2 muestra información asociada al gráfico seleccionado.

Puede incluir:

la leyenda de la magnitud representada;
la unidad de medida, por ejemplo kg, N o N·m, según el caso;
el valor de la condición en el instante actual de la animación.

Este valor se actualiza al mover el cursor temporal en la barra de tiempos o al seleccionar un punto del gráfico.

En la imagen de ejemplo se representa una carga aplicada en la mano derecha, con su unidad y valor actual.

Área gráfica

La zona marcada con el número 3 muestra la evolución temporal de la condición seleccionada.

El eje horizontal representa el tiempo de la actividad. El eje vertical representa el valor de la condición mostrada. En algunos casos, la gráfica puede adoptar una forma escalonada, especialmente cuando la condición se mantiene constante durante un tramo temporal y cambia bruscamente en un instante concreto.

Este tipo de representación resulta adecuado para condiciones aplicadas por intervalos, como cargas o estados activados y desactivados.

Sincronización con la barra de tiempos

El cuadro está sincronizado con la barra de tiempos.

Cuando se realiza zoom o desplazamiento en la línea de tiempos, el gráfico se adapta a esa misma visualización temporal. Esto permite revisar con mayor detalle un tramo concreto de la actividad sin perder la correspondencia entre el gráfico y la secuencia de posturas.

Del mismo modo, al seleccionar un punto del gráfico, el cursor temporal se desplaza al instante correspondiente y el modelo adopta la postura asociada a ese momento.

Esta sincronización permite localizar rápidamente en la animación el instante exacto en el que aparece una carga, cambia una condición o se activa un parámetro determinado.

Selección de puntos en el gráfico

Al hacer clic sobre el gráfico, la actividad se sitúa en el instante temporal correspondiente.

Esta función es útil para comprobar directamente sobre el modelo qué postura coincide con un valor determinado de la condición representada.

Por ejemplo, si el gráfico muestra una carga en la mano derecha, puede hacerse clic sobre el tramo en el que la carga está activa para llevar la animación a ese instante y revisar la postura del modelo, la posición de la carga y los resultados asociados.

Visualización de cargas y momentos

Una de las utilidades principales de este cuadro es revisar dónde se han definido cargas y momentos a lo largo de la actividad.

Esto permite comprobar, por ejemplo:

en qué tramo temporal se aplica una carga en la mano derecha;
en qué tramo temporal se aplica una carga en la mano izquierda;
si la carga se ha asignado al instante correcto;
si una fuerza o momento permanece activo durante más tiempo del previsto;
si existen tramos sin carga que deberían tenerla, o al contrario.

Para modificar cargas o fuerzas, consulte:

Visualización de la postura sedente

El cuadro también puede utilizarse para revisar la evolución temporal de la condición sedente.

Esto es relevante porque la postura sedente puede afectar a la distribución de apoyos, a las cargas articulares, al estabilograma y a determinados análisis biomecánicos.

La gráfica permite comprobar en qué instantes el sistema considera que el modelo está sentado y si esa condición se corresponde con la tarea representada.

Para más detalle, consulte Postura sedente.

Visualización de condiciones REBA

Cuando se han definido condiciones del análisis REBA a lo largo de la actividad, este cuadro puede ayudar a revisar en qué tramos temporales están activas.

Esto puede incluir, según la configuración del análisis:

partes del cuerpo estáticas;
movimientos repetitivos;
cambios importantes de postura;
impactos, fuerzas o cargas bruscas;
condiciones de agarre;
apoyos o situaciones específicas de los brazos.

Para más detalle, consulte:

Utilidad para revisar la coherencia del análisis

Este cuadro es especialmente útil para verificar que las condiciones introducidas se han asignado al tramo temporal correcto.

Antes de interpretar los resultados de una actividad de múltiples posturas, conviene comprobar que:

las cargas aparecen en los intervalos adecuados;
las fuerzas o momentos se mantienen durante la duración correcta;
las condiciones REBA coinciden con la tarea real;
la condición sedente se activa solo cuando corresponde;
no existen tramos con condiciones residuales que hayan quedado aplicadas por error.

Esta revisión es importante porque los resultados temporales dependen de la combinación entre postura, duración, cargas y condiciones de análisis.

Relación con los gráficos de resultados

El cuadro Gráficos de condiciones de la actividad no debe confundirse con el cuadro Gráficos.

El cuadro Gráficos representa resultados calculados, como esfuerzos, disconfort, compresión lumbar o puntuaciones de métodos.

El cuadro Gráficos de condiciones de la actividad representa condiciones introducidas o configuradas en la actividad, como cargas, estados o parámetros que afectan al cálculo.

Ambos cuadros son complementarios:

los gráficos de condiciones ayudan a comprobar qué datos se han introducido y cuándo están activos;
los gráficos de resultados ayudan a interpretar las consecuencias de esos datos sobre los indicadores calculados.

Relación con los análisis temporales

Las condiciones mostradas en este cuadro pueden afectar a análisis que dependen del tiempo, como:

Por tanto, si se modifican las condiciones de la actividad, puede ser necesario actualizar los análisis y los gráficos de resultados.

Recomendaciones de uso

Para utilizar correctamente este cuadro:

Seleccione en el desplegable la condición que desea revisar.
Compruebe en el gráfico cuándo aparece y durante cuánto tiempo permanece activa.
Use el zoom de la barra de tiempos si necesita revisar un tramo concreto.
Haga clic sobre el gráfico para situar el modelo en el instante correspondiente.
Revise la postura, las cargas o condiciones asociadas a ese instante.
Corrija las condiciones si no coinciden con la tarea real.
Actualice los análisis y gráficos de resultados si ha realizado modificaciones.

Relación con otros apartados del manual

Para completar la interpretación de este cuadro, consulte también:

Relación con las Bases de funcionamiento

Para una explicación metodológica más general sobre el análisis temporal de actividades, consulte las Bases de funcionamiento, especialmente estos apartados:

Estos apartados explican por qué las condiciones temporales de la actividad son relevantes para interpretar correctamente los resultados calculados.
