Compresión lumbar

El cuadro Compresión lumbar permite analizar las fuerzas de compresión y cizalladura que actúan sobre el disco intervertebral L4/L5 en la postura evaluada. Se accede a este cuadro desde el botón Espalda del menú lateral izquierdo de la interfaz.

Este análisis es especialmente relevante en tareas de manipulación manual de cargas, empujes, tracciones, posturas inclinadas del tronco o situaciones en las que el esfuerzo lumbar puede ser significativo. El cuadro muestra una estimación biomecánica de la carga soportada por la zona lumbar, teniendo en cuenta la postura, las cargas externas, el peso corporal, la orientación del tronco y la actividad muscular necesaria para mantener la postura.

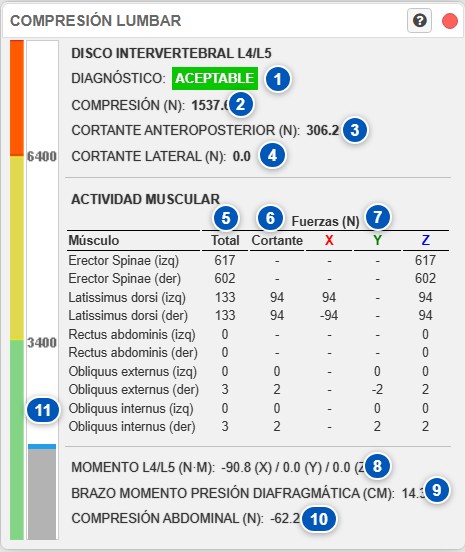

N.º	Zona o control	Función
1	Diagnóstico	Muestra la clasificación global del resultado de compresión lumbar.
2	Compresión L4/L5	Muestra la fuerza de compresión axial estimada sobre el disco intervertebral L4/L5, expresada en newtons.
3	Cortante anteroposterior	Muestra la fuerza de cizalladura anteroposterior estimada sobre el disco L4/L5, expresada en newtons.
4	Cortante lateral	Muestra la fuerza de cizalladura lateral estimada sobre el disco L4/L5, expresada en newtons.
5	Actividad muscular total	Muestra la fuerza total generada por cada músculo o grupo muscular del modelo lumbar.
6	Componente cortante muscular	Muestra la componente de la fuerza muscular que contribuye a la cizalladura.
7	Componentes X, Y y Z	Muestra las componentes espaciales de las fuerzas musculares en newtons.
8	Momento L4/L5	Muestra el momento neto calculado en el disco intervertebral L4/L5 en los ejes X, Y y Z.
9	Brazo de momento de la presión diafragmática	Muestra el brazo de momento asociado a la presión intraabdominal, expresado en centímetros.
10	Compresión abdominal	Muestra la fuerza asociada a la presión intraabdominal o abdominal considerada en el modelo.
11	Indicador gráfico de compresión	Representa visualmente el nivel de compresión lumbar respecto a los valores de referencia.

Finalidad del cuadro

El cuadro Compresión lumbar estima la carga que actúa sobre el disco intervertebral L4/L5. El análisis se centra en tres componentes principales:

la compresión axial sobre el disco;
la cizalladura anteroposterior;
la cizalladura lateral.

La compresión lumbar es importante porque los discos intervertebrales de la zona lumbar, especialmente L5/S1 y L4/L5, son estructuras críticas en tareas de levantamiento, manipulación de cargas y posturas con flexión del tronco. Las fuerzas excesivas pueden incrementar el riesgo de dolor lumbar, degeneración discal, hernias u otras patologías de espalda.

Ergoniza Intelligent realiza el cálculo en el nivel L4/L5, donde se dispone de información biomecánica suficiente para modelizar la acción de los músculos del tronco y estimar las cargas internas.

Efecto del respaldo

Cuando el modelo está sentado en una silla y se activa Respaldo, Ergoniza Intelligent considera descargada la componente de flexión del momento del torso antes de calcular los resultados lumbares.

Las componentes asociadas a la lateralización y rotación se mantienen. El momento de extensión tampoco se anula. A partir de las componentes restantes, el sistema vuelve a calcular el momento lumbar, la actividad muscular, la compresión y las fuerzas cortantes en L4/L5.

Por ello, activar el respaldo puede modificar la compresión o las fuerzas cortantes, pero no implica que deban reducirse siempre ni que los resultados lumbares pasen a cero.

El respaldo no se modeliza como una fuerza externa ni como una reacción de apoyo. Tampoco produce efectos cuando el modelo no está identificado como sentado en una silla.

Para configurar esta opción, consulte Ajustes de los parámetros del modelo. Para comprobar la condición sedente, consulte Postura sedente.

Diagnóstico

El indicador marcado con el número 1 muestra el diagnóstico del análisis.

El diagnóstico resume la situación resultante a partir de la compresión y de las cizalladuras calculadas. En la imagen, el diagnóstico mostrado es Aceptable, lo que indica que, con la postura y las cargas definidas, el resultado se encuentra por debajo de los límites de referencia aplicados por el sistema.

El diagnóstico debe interpretarse como una síntesis. Antes de aceptar el resultado, conviene revisar también:

el valor de compresión;
las fuerzas cortantes;
la postura del tronco;
las cargas aplicadas;
la actividad muscular calculada;
los límites de referencia aplicados según edad y género.

Compresión en el disco intervertebral L4/L5

El valor marcado con el número 2 muestra la fuerza de compresión axial estimada sobre el disco intervertebral L4/L5, expresada en newtons (N).

La compresión axial es la fuerza que actúa aproximadamente perpendicular al plano del disco, comprimiendo las estructuras intervertebrales. Esta fuerza no depende únicamente del peso de la carga externa. También depende de:

el peso de los segmentos corporales situados por encima del disco;
la postura del tronco;
la distancia de la carga respecto a la columna;
la orientación del disco intervertebral;
la contracción de los músculos del torso;
la presión intraabdominal;
las cargas sostenidas en las manos o en otras partes del cuerpo.

En tareas de levantamiento o de mantenimiento de posturas inclinadas, la musculatura del tronco debe generar fuerzas para equilibrar los momentos externos. Esa actividad muscular, aunque necesaria para mantener la postura, puede aumentar la compresión sobre los discos intervertebrales.

Valores de referencia de compresión

NIOSH estableció como referencia clásica un límite de acción de 3400 N para la compresión lumbar. Por encima de este valor se considera que aumenta el riesgo de lumbalgia y que deben analizarse medidas de mejora.

También se ha utilizado un límite máximo permisible de 6400 N, asociado a situaciones de riesgo elevado. Este valor no debe interpretarse como un objetivo aceptable, sino como un umbral crítico que no debería superarse.

Ergoniza Intelligent utiliza estos valores como referencias generales, pero puede ajustar los límites en función de parámetros del modelo, especialmente:

género;
edad;
características antropométricas;
configuración del modelo humano.

Esto es importante porque la resistencia estructural de la columna puede variar con la edad y con el género. Por ejemplo, el envejecimiento puede reducir la resistencia mecánica de los discos y estructuras vertebrales. Por tanto, en determinadas poblaciones pueden aplicarse límites más conservadores.

Cortante anteroposterior

El valor marcado con el número 3 muestra la cortante anteroposterior sobre el disco intervertebral L4/L5, expresada en newtons (N).

La fuerza cortante anteroposterior es la componente tangencial que actúa sobre el disco en dirección anterior-posterior. A diferencia de la compresión, que actúa aproximadamente perpendicular al disco, la cizalladura tiende a producir un desplazamiento relativo entre las estructuras vertebrales.

Esta componente puede aumentar en posturas con:

flexión del tronco;
cargas sostenidas alejadas del cuerpo;
asimetrías posturales;
inclinaciones pronunciadas;
fuerzas externas con componente horizontal;
combinación de flexión y carga manual.

Ergoniza Intelligent utiliza un límite de referencia de 500 N para la cizalladura. Superar este valor puede indicar incremento del riesgo de daño tisular, inestabilidad segmentaria o lesión lumbar.

Cortante lateral

El valor marcado con el número 4 muestra la cortante lateral sobre el disco intervertebral L4/L5, expresada en newtons (N).

La cortante lateral representa la componente tangencial de la carga en dirección lateral. Es especialmente relevante en posturas asimétricas, giros del tronco, lateralizaciones o manipulación de cargas desplazadas hacia un lado.

Aunque en muchas posturas simétricas este valor puede ser bajo o nulo, en tareas con torsión, inclinación lateral o carga unilateral puede adquirir importancia.

Debe interpretarse junto con:

la rotación del tronco;
la lateralización del tronco;
la posición de las cargas externas;
la distribución del peso entre apoyos;
el estabilograma.

Para revisar la postura angular del tronco, consulte Información postural. Para revisar los apoyos y el centro de gravedad, consulte Estabilograma.

Actividad muscular

La zona marcada con los números 5, 6 y 7 muestra la actividad muscular utilizada por el modelo para equilibrar la postura y las cargas externas.

Ergoniza Intelligent modeliza diez músculos o grupos musculares abdominales y lumbares, organizados en cinco parejas izquierda-derecha:

Erector Spinae izquierdo y derecho;
Latissimus dorsi izquierdo y derecho;
Rectus abdominis izquierdo y derecho;
Obliquus externus izquierdo y derecho;
Obliquus internus izquierdo y derecho.

Estos músculos generan fuerzas que contribuyen a mantener la postura del tronco y a equilibrar los momentos sobre la zona lumbar. El sistema estima qué fuerzas musculares son necesarias para satisfacer las condiciones de equilibrio.

Fuerza total muscular

La columna marcada con el número 5 muestra la fuerza total generada por cada músculo o grupo muscular, expresada en newtons (N).

Este valor indica la magnitud total de la fuerza de contracción estimada para cada músculo del modelo.

Una fuerza muscular elevada puede indicar que el modelo necesita una activación importante para mantener la postura o contrarrestar las cargas externas. Sin embargo, este valor no debe interpretarse de forma aislada, porque su efecto sobre el disco depende también de la orientación de la línea de acción muscular y de su contribución a compresión o cizalladura.

Componente cortante muscular

La columna marcada con el número 6 muestra la componente de la fuerza muscular que contribuye a la cizalladura.

Esta columna ayuda a identificar qué músculos contribuyen en mayor medida a las componentes tangenciales sobre el disco intervertebral. Las fuerzas musculares no solo pueden producir compresión axial; según su orientación espacial, también pueden contribuir a la cizalladura.

Esta información es útil para interpretar por qué una postura genera cortantes elevados aunque la carga externa no parezca excesiva.

Componentes X, Y y Z de las fuerzas musculares

Las columnas marcadas con el número 7 muestran las componentes X, Y y Z de la fuerza muscular, expresadas en newtons (N).

Estas componentes permiten descomponer la fuerza de cada músculo según los ejes del sistema de referencia utilizado por el modelo. Su interpretación depende de la orientación del tronco y del plano del disco intervertebral.

De forma general:

una componente puede contribuir a la compresión;
otra puede contribuir a la cortante anteroposterior;
otra puede contribuir a la cortante lateral.

La descomposición de las fuerzas musculares es necesaria porque la orientación del disco L4/L5 cambia con la postura del tronco, las piernas y la pelvis.

Momento L4/L5

El valor marcado con el número 8 muestra el momento neto en L4/L5, expresado en N·m, en sus componentes X, Y y Z.

Este momento representa la tendencia de rotación que debe equilibrarse en el nivel intervertebral L4/L5. Puede estar producido por:

el peso del tronco;
el peso de la cabeza y miembros superiores;
las cargas sostenidas;
la postura del tronco;
la acción de los músculos abdominales y lumbares;
la presión intraabdominal.

El objetivo del modelo es encontrar una combinación de fuerzas musculares y presión intraabdominal que permita equilibrar los momentos y fuerzas actuantes, estimando al mismo tiempo la compresión y las cizalladuras resultantes sobre el disco.

Presión intraabdominal y presión diafragmática

El valor marcado con el número 9 muestra el brazo de momento de la presión diafragmática, expresado en centímetros.

La presión intraabdominal es la presión generada dentro de la cavidad abdominal por la acción coordinada de:

el diafragma;
la pared abdominal;
los músculos abdominales;
el suelo pélvico.

Durante un esfuerzo físico, esta presión puede actuar como un soporte interno que contribuye a estabilizar la columna. En términos simplificados, la presión intraabdominal puede generar una fuerza que ayuda a resistir parte del momento producido por la carga externa y por el peso del tronco.

La presión diafragmática no actúa exactamente en el eje de la columna, sino con un determinado brazo de momento respecto al disco intervertebral. Ese brazo de momento es la distancia efectiva que permite que la fuerza asociada a la presión intraabdominal genere un momento estabilizador.

El valor mostrado en centímetros indica esa distancia efectiva.

Compresión abdominal

El valor marcado con el número 10 muestra la compresión abdominal, expresada en newtons (N).

Este valor representa la fuerza asociada a la presión intraabdominal considerada por el modelo. Su signo depende de la convención empleada en el cálculo y debe interpretarse dentro del equilibrio general del modelo.

La presión intraabdominal puede tener un doble papel:

puede contribuir a estabilizar la columna y reducir parte de la carga compresiva neta soportada directamente por el disco;
pero también puede estar asociada a una mayor activación muscular, que a su vez puede incrementar las fuerzas de compresión.

Por este motivo, su efecto no debe interpretarse de forma aislada. Debe analizarse junto con la actividad muscular, el momento L4/L5 y la compresión final calculada.

Indicador gráfico de compresión

El indicador marcado con el número 11 representa visualmente el nivel de compresión en el disco intervertebral L4/L5 respecto a los valores de referencia.

La escala permite comparar la compresión calculada con límites de referencia clásicos:

3400 N: límite de acción empleado como referencia general por NIOSH. Por encima de este valor aumenta el riesgo de lumbalgia y se recomienda revisar o rediseñar la tarea.
6400 N: límite máximo permisible clásico. Superar este valor se asocia a un riesgo elevado y debe evitarse.

En Ergoniza Intelligent, estos límites pueden variar en función de parámetros del modelo, como la edad y el género. Por tanto, el diagnóstico del cuadro no se basa únicamente en los valores estándar, sino en los criterios aplicables a la configuración actual del modelo.

Cómo se calcula la compresión lumbar

El cálculo de la compresión y cizalladura lumbar requiere considerar simultáneamente varias fuerzas:

el peso de los segmentos corporales situados por encima de L4/L5;
las cargas sostenidas en las manos;
las cargas aplicadas en otras partes del cuerpo;
la presión intraabdominal;
las fuerzas de contracción de los músculos del tronco;
la orientación espacial del disco intervertebral L4/L5;
el momento generado por todas esas fuerzas.

Ergoniza Intelligent utiliza un modelo tridimensional de equilibrio. Este modelo resuelve la combinación de fuerzas musculares necesaria para mantener la postura y equilibrar los momentos externos.

El problema es biomecánicamente complejo porque existen más músculos actuantes que ecuaciones de equilibrio. Por ello, el sistema utiliza criterios de optimización para obtener una solución compatible con la postura, las cargas y las capacidades musculares.

De forma simplificada, el modelo busca una distribución muscular que:

permita equilibrar la postura;
limite la intensidad relativa de activación muscular;
minimice la compresión resultante sobre el disco intervertebral dentro de las condiciones de equilibrio.

Relación con las cargas externas

Las cargas sostenidas modifican de forma directa la compresión lumbar.

Una carga alejada del cuerpo puede aumentar considerablemente el momento de flexión sobre la zona lumbar, obligando a una mayor activación muscular del tronco y aumentando la compresión sobre el disco. De forma similar, una carga lateral o asimétrica puede aumentar las componentes cortantes.

Antes de interpretar el resultado, revise que las cargas están correctamente definidas:

Si la carga o su dirección no son correctas, el cálculo de compresión lumbar puede no representar la tarea real.

Relación con la postura del modelo

La postura del tronco, la pelvis y las piernas influye directamente en el resultado.

Posturas con flexión del tronco, lateralización, rotación o combinación de estos movimientos pueden modificar:

el momento sobre L4/L5;
la orientación del disco;
la contribución de los músculos;
la compresión axial;
las cortantes anteroposterior y lateral.

Para revisar los ángulos posturales, consulte Información postural.

Para revisar la condición sedente, consulte Postura sedente.

Para revisar los apoyos y el centro de gravedad, consulte Estabilograma.

Interpretación práctica del diagnóstico

Al interpretar este cuadro, siga esta secuencia:

Revise el diagnóstico general.
Compruebe la compresión en L4/L5.
Compare el valor con el indicador gráfico y con los límites de referencia.
Revise las cortantes anteroposterior y lateral.
Analice la actividad muscular si los valores son elevados.
Compruebe el momento L4/L5.
Revise el papel de la presión intraabdominal.
Verifique la postura, la carga y los apoyos.
Si el resultado es elevado, considere reducir la carga, acercarla al cuerpo, mejorar la postura o modificar la tarea.

Recomendaciones de uso

Utilice este cuadro especialmente en tareas que impliquen:

levantamiento de cargas;
transporte manual;
empuje o tracción;
flexión mantenida del tronco;
torsión lumbar;
posturas asimétricas;
cargas alejadas del cuerpo;
manipulación de objetos pesados.

No interprete la compresión lumbar como un resultado aislado. Debe considerarse junto con:

la postura del modelo;
las cargas aplicadas;
el análisis de esfuerzos biomecánicos;
la estabilidad;
la duración y repetitividad de la tarea.

Relación con otros apartados del manual

Para completar la interpretación de este cuadro, consulte también:

Relación con las Bases de funcionamiento

Para una explicación metodológica más completa, consulte las Bases de funcionamiento, especialmente estos apartados:

Estos apartados desarrollan el fundamento del cálculo de compresión lumbar, la estimación de la presión intraabdominal, el modelo muscular del tronco, los límites de referencia y las limitaciones metodológicas del análisis.
