Estabilograma
El cuadro Estabilograma permite analizar la estabilidad de la postura a partir de la relación entre la base de soporte, la distribución de las reacciones en los apoyos y la posición del centro de gravedad del cuerpo.
Este cuadro se utiliza para revisar si la postura representada por el modelo puede considerarse estable, cómo se distribuye el peso entre los apoyos y si existe riesgo de deslizamiento. También permite visualizar esta información directamente sobre el modelo biomecánico.

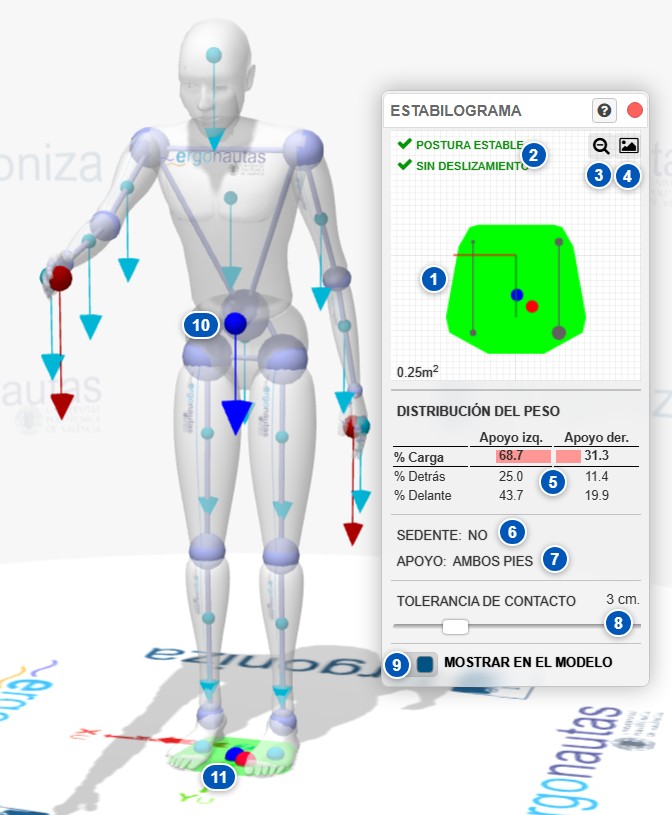

| N.º | Zona o control | Función |
|---|---|---|
| 1 | Estabilograma | Muestra la base de soporte, la posición de los apoyos, la distribución de las reacciones y la proyección del centro de gravedad. |
| 2 | Indicadores de estabilidad y deslizamiento | Indican si la postura se considera estable y si existe riesgo de deslizamiento. |
| 3 | Zoom del estabilograma | Permite ampliar o reducir la vista del estabilograma. |
| 4 | Captura del estabilograma | Permite capturar y descargar una imagen del estabilograma. |
| 5 | Distribución del peso | Muestra cómo se distribuye la carga entre el apoyo izquierdo y derecho, y entre los apoyos delantero y trasero. |
| 6 | Condición sedente | Indica si la postura se considera sedente y si esta condición ha sido detectada automáticamente o definida por el usuario. |
| 7 | Tipo de apoyo detectado | Indica qué tipo de apoyo se ha detectado: un pie, ambos pies, rodillas o caderas. |
| 8 | Tolerancia de contacto | Permite ajustar la tolerancia utilizada para considerar que un segmento corporal está en contacto con el suelo o con el apoyo. |
| 9 | Mostrar en el modelo | Activa o desactiva la visualización del estabilograma y de los centros de gravedad sobre el modelo biomecánico. |
| 10 | Visualización del estabilograma en el modelo | Muestra sobre el modelo el centro de gravedad del cuerpo, sus proyecciones y los centros de gravedad de los miembros. |
| 11 | Base de soporte sobre el suelo | Representa en la escena la base de soporte asociada a los apoyos detectados. |
Finalidad del cuadro
El estabilograma resume la información necesaria para interpretar la estabilidad de la postura. Para ello representa la base de soporte, los apoyos, la distribución del peso y la posición del centro de gravedad proyectado sobre el suelo.
La postura se considera estable cuando la proyección del centro de presiones o de la resultante de apoyo se mantiene dentro de la base de soporte. Si dicha proyección queda fuera de la base de soporte, la postura se interpreta como inestable.
Además, el cuadro informa sobre el posible deslizamiento. Esta condición depende de las fuerzas horizontales aplicadas, de las cargas soportadas y del coeficiente de rozamiento entre el calzado y el suelo.
Estabilograma
La zona marcada con el número 1 muestra el estabilograma.
En el estabilograma, la zona verde representa la base de soporte o huella plantar. Esta base de soporte corresponde al espacio geométrico definido por los apoyos detectados. Cuando el modelo está apoyado sobre ambos pies, la base de soporte se forma a partir de las zonas de contacto de los pies con el suelo y del espacio comprendido entre ellas.
Dentro de esta zona se muestran elementos gráficos que ayudan a interpretar el apoyo:
- las líneas verdes representan la orientación de los apoyos;
- los círculos verdes indican puntos de apoyo;
- los círculos vinculados a los apoyos delantero y trasero permiten revisar cómo se distribuyen las reacciones en cada pie;
- el diámetro de los círculos verdes es proporcional a la carga soportada por el apoyo correspondiente.
Esto permite identificar si el peso está distribuido de forma equilibrada o si existe una concentración importante de carga en un apoyo concreto.
Centros de gravedad representados
En el estabilograma se muestran dos círculos principales:
- el círculo azul representa la proyección del centro de gravedad del cuerpo sobre el plano del suelo;
- el círculo rojo representa la posición del centro de gravedad considerando también las cargas soportadas en las manos y en otras partes del cuerpo.
La diferencia entre ambos puntos permite observar el efecto de las cargas externas sobre la estabilidad. Una carga sostenida en las manos, o aplicada en otra parte del cuerpo, puede desplazar la resultante y modificar la interpretación de la postura.
Por este motivo, antes de interpretar el estabilograma, conviene comprobar que las cargas definidas en el sistema representan correctamente la tarea evaluada.
Puede revisar estas cargas en los apartados:
Indicadores de estabilidad y deslizamiento
La zona marcada con el número 2 muestra dos indicadores principales:
- si la postura se considera estable;
- si existe o no riesgo de deslizamiento.
La estabilidad depende de la posición del centro de presiones respecto a la base de soporte. Si el centro de presiones se mantiene dentro de la huella plantar, la postura se considera estable. Si se sitúa fuera de la huella plantar, la postura se considera inestable.
El deslizamiento se evalúa a partir de las fuerzas horizontales aplicadas y de la capacidad de rozamiento entre el calzado y el suelo. Si la componente horizontal de las cargas o fuerzas aplicadas supera la fuerza de rozamiento disponible, el sistema puede indicar riesgo de deslizamiento.
La fuerza de rozamiento disponible depende, entre otros factores, del coeficiente de rozamiento definido en el panel Ajustes de los parámetros del modelo. Por tanto, si el resultado de deslizamiento no parece coherente, revise que el coeficiente de rozamiento introducido representa adecuadamente la superficie y el calzado de la tarea evaluada.
Zoom del estabilograma
El botón marcado con el número 3 permite ampliar o reducir el tamaño del estabilograma.
Esta función facilita la revisión de la posición del centro de gravedad y de los apoyos cuando los puntos están próximos entre sí o cuando la base de soporte ocupa una zona pequeña de la representación.
Utilice el zoom cuando necesite comprobar con más detalle si la proyección del centro de gravedad queda dentro o fuera de la base de soporte.
Captura del estabilograma
El botón marcado con el número 4 permite capturar y descargar una imagen del estabilograma.
Esta función es útil para documentar el resultado de estabilidad, incorporar la imagen a informes, comparar distintas posturas o conservar evidencia gráfica del análisis realizado.
Antes de capturar la imagen, revise que la escala del estabilograma y la información mostrada son adecuadas.
Distribución del peso
La zona marcada con el número 5 muestra la distribución del peso entre los apoyos.
La tabla permite observar:
- el porcentaje de carga soportado por el apoyo izquierdo y por el apoyo derecho;
- la distribución de la carga hacia la parte delantera y trasera de los apoyos;
- la asimetría entre ambos lados del cuerpo.
Esta información ayuda a interpretar cómo se reparte el peso en la postura analizada. Una distribución muy asimétrica puede ser coherente con determinadas tareas, pero también puede indicar una postura desequilibrada o una carga externa que desplaza el centro de gravedad.
La tabla debe interpretarse conjuntamente con la representación del estabilograma y con la visualización del modelo.
Condición sedente
La zona marcada con el número 6 indica si la postura se considera sedente.
Este indicador puede mostrar si la sedestación ha sido:
- detectada automáticamente por el sistema;
- definida explícitamente por el usuario.
La condición sedente modifica la forma de interpretar los apoyos. En una postura de pie, el apoyo principal suele encontrarse en los pies. En sedestación pueden intervenir pies, rodillas, muslos o pelvis, dependiendo de las zonas de contacto detectadas. La opción Respaldo no añade una zona de contacto al estabilograma ni genera una reacción propia.
Para más detalle, consulte:
Tipo de apoyo detectado
La zona marcada con el número 7 muestra el tipo de apoyo detectado.
El sistema puede identificar, entre otros casos:
- apoyo de un pie;
- apoyo de ambos pies;
- apoyo de las rodillas;
- apoyo de las caderas.
Esta información es relevante porque la base de soporte y la distribución de las reacciones dependen directamente de los apoyos detectados.
Si el tipo de apoyo indicado no coincide con la postura real, revise la postura del modelo, la condición sedente y la tolerancia de contacto.
Tolerancia de contacto
El control marcado con el número 8 permite ajustar la tolerancia de contacto.
La tolerancia de contacto define el margen que utiliza el sistema para considerar que una parte del cuerpo está en contacto con el suelo o con la superficie de apoyo. En términos prácticos, permite decidir cuándo un pie, rodilla, cadera u otro apoyo está suficientemente próximo al plano de contacto para ser considerado apoyo efectivo.
Un valor mayor hace que el sistema sea más permisivo al detectar contactos. Un valor menor hace que la detección sea más estricta.
Este mismo parámetro también aparece en el Menú Intelligent. Ambos controles están coordinados: al modificar la tolerancia de contacto en el estabilograma, se modifica también en el Menú Intelligent, y al modificarla en el Menú Intelligent, se actualiza en el estabilograma.
Si observa que el sistema no detecta un apoyo que debería existir, puede aumentar ligeramente la tolerancia. Si detecta apoyos que no deberían considerarse reales, puede reducirla.
Mostrar en el modelo
El control marcado con el número 9 permite activar o desactivar la visualización del estabilograma directamente sobre el modelo biomecánico.
Al activarlo, el modelo se vuelve transparente para facilitar la visualización de los elementos de estabilidad y de los centros de gravedad. Esta opción permite relacionar la información del cuadro con la posición real del cuerpo en la escena.
Visualización del estabilograma en el modelo
La zona marcada con el número 10 muestra la representación del estabilograma sobre el modelo.
Cuando la visualización está activada, se representan:
- el centro de gravedad del cuerpo;
- la proyección del centro de gravedad sobre el suelo;
- el centro de gravedad considerando las cargas externas;
- la proyección correspondiente sobre el plano de apoyo;
- los centros de gravedad de los distintos miembros del cuerpo;
- las líneas o vectores de referencia asociados a esos centros de gravedad.
Esta representación facilita comprender por qué una postura se considera estable o inestable, y permite observar cómo contribuyen los distintos segmentos corporales y las cargas externas a la posición de la resultante.
Base de soporte sobre el suelo
La zona marcada con el número 11 muestra la base de soporte representada directamente sobre el suelo de la escena.
Esta visualización permite relacionar la huella del estabilograma con la postura tridimensional del modelo. Es especialmente útil para comprobar si la base de soporte coincide con los apoyos visibles y si la proyección del centro de gravedad se sitúa dentro de esa base.
Efecto de las cargas externas
Las cargas aplicadas en las manos o en otras partes del cuerpo pueden modificar la estabilidad.
Una carga sostenida puede desplazar el centro de gravedad resultante hacia delante, hacia un lado o hacia cualquier dirección dependiendo de su magnitud y posición. Por ello, el estabilograma diferencia entre:
- el centro de gravedad del cuerpo sin considerar cargas externas;
- el centro de gravedad resultante considerando las cargas soportadas.
Si la postura parece estable sin cargas pero inestable al considerar cargas, revise la magnitud, dirección y punto de aplicación de las fuerzas introducidas.
Recomendaciones de uso
Para interpretar correctamente el estabilograma, siga esta secuencia:
- Revise visualmente la postura del modelo.
- Compruebe qué apoyos se han detectado.
- Revise la base de soporte representada en el estabilograma.
- Compruebe la posición del centro de gravedad y de la resultante con cargas.
- Revise si la postura se considera estable.
- Compruebe si existe riesgo de deslizamiento.
- Verifique el coeficiente de rozamiento en los ajustes del modelo.
- Ajuste la tolerancia de contacto si los apoyos detectados no son coherentes.
- Active la visualización sobre el modelo si necesita revisar espacialmente la posición de los centros de gravedad y apoyos.
- Capture el estabilograma si necesita documentar el análisis.
Relación con otros apartados del manual
Para completar la interpretación del estabilograma, consulte también:
- Ajustes de los parámetros del modelo
- Menú Intelligent
- Postura sedente
- Carga o fuerza en las manos
- Carga en partes del cuerpo
Relación con las Bases de funcionamiento
Para una explicación metodológica más completa, consulte las Bases de funcionamiento, especialmente estos apartados:
- Base de soporte, centro de presiones y estabilidad
- Modelización de los apoyos
- Fuerzas de reacción en los apoyos de los pies en bipedestación
- Estabilograma y distribución de las reacciones en los apoyos
- Deslizamiento global
- Deslizamiento parcial
- Modelización de la postura sedente en silla
- Detección de la postura sedente en silla
- Contactos considerados en sedestación en silla
- Distribución de las reacciones en los apoyos en sedestación en silla
Estos apartados desarrollan el fundamento del cálculo de la estabilidad, la base de soporte, la distribución de reacciones, los apoyos considerados en bipedestación y sedestación, y la evaluación del posible deslizamiento.
