Barra de tareas de levantamiento de carga
La barra de tareas de levantamiento de carga permite gestionar las tareas de levantamiento que serán analizadas en el modo Levantamiento de Ergoniza Intelligent.
Este modo está orientado al análisis de levantamientos y manipulaciones manuales de cargas. A diferencia del modo de una postura o del modo de múltiples posturas, en el modo levantamiento la tarea se define mediante condiciones específicas del levantamiento, como el origen, el destino, la carga manipulada, la frecuencia, la duración, la geometría del levantamiento y otros parámetros propios de la manipulación manual.
La barra de tareas permite crear, seleccionar, configurar y revisar una o varias tareas de levantamiento. Esto resulta necesario porque Ergoniza Intelligent puede trabajar con levantamientos monotarea o multitarea.

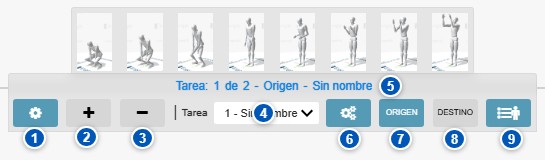

| N.º | Control o zona | Función |
|---|---|---|
| 1 | Ajustes generales del levantamiento | Abre el cuadro de ajustes generales del levantamiento, donde se configuran parámetros globales de la evaluación. |
| 2 | Añadir tarea | Añade una nueva tarea de levantamiento al análisis multitarea. |
| 3 | Eliminar tarea | Elimina una tarea de levantamiento existente. |
| 4 | Selector de tarea | Permite seleccionar la tarea de levantamiento activa para introducir o revisar sus datos. |
| 5 | Información de la tarea activa | Muestra la tarea activa, su nombre y si se está visualizando el origen o el destino del levantamiento. |
| 6 | Ajustes de la tarea | Abre el cuadro de ajustes específicos de la tarea de levantamiento seleccionada. |
| 7 | Origen | Muestra y permite definir la postura correspondiente al origen del levantamiento. |
| 8 | Destino | Muestra y permite definir la postura correspondiente al destino del levantamiento. |
| 9 | Posturas predefinidas | Despliega el panel de posturas predefinidas para aplicar una postura al modelo. |
Finalidad de la barra
La barra de tareas de levantamiento permite construir la evaluación de una tarea de manipulación manual de carga.
En el modo levantamiento, no basta con definir una postura del modelo. Es necesario describir la tarea mediante una o varias fases de levantamiento. Cada tarea puede tener un origen, un destino y parámetros propios que condicionan el cálculo.
La barra permite:
- crear tareas de levantamiento;
- seleccionar la tarea activa;
- configurar parámetros generales del análisis;
- configurar parámetros específicos de cada tarea;
- alternar entre la postura de origen y la postura de destino;
- aplicar posturas predefinidas al modelo;
- preparar los datos necesarios para obtener los resultados del análisis de levantamiento.
Levantamiento monotarea y multitarea
Ergoniza Intelligent permite analizar levantamientos formados por una sola tarea o por varias tareas.
En un análisis monotarea, se evalúa un único levantamiento o una única condición de manipulación.
En un análisis multitarea, se evalúan varias tareas de levantamiento que forman parte de una misma actividad. Esto es necesario cuando el trabajador realiza levantamientos con diferentes alturas, distancias, posiciones, cargas o condiciones.
La barra permite añadir y gestionar estas tareas de forma independiente. Cada tarea puede tener sus propios parámetros, pero todas forman parte del mismo análisis global.
Ajustes generales del levantamiento
El botón marcado con el número 1 abre el cuadro Ajustes generales del levantamiento.
Este cuadro permite definir parámetros globales de la evaluación, es decir, parámetros que afectan al conjunto del análisis y no únicamente a una tarea concreta.
Entre estos parámetros pueden encontrarse:
- duración total de la tarea;
- constante de carga;
- tiempo de recuperación;
- parámetros globales necesarios para el análisis del levantamiento.
La ayuda específica de este cuadro se desarrollará en el apartado Ajustes generales del levantamiento.
Añadir una nueva tarea
El botón marcado con el número 2 permite añadir una nueva tarea de levantamiento.
Esta función se utiliza cuando el análisis requiere representar más de una condición de levantamiento. Al añadir una nueva tarea, esta queda disponible en el selector de tareas y puede configurarse de forma independiente.
Debe añadirse una nueva tarea cuando, dentro de la actividad evaluada, existan levantamientos con condiciones diferentes, por ejemplo:
- distinto origen;
- distinto destino;
- distinta distancia horizontal;
- distinta altura de manipulación;
- distinta carga;
- distinta frecuencia;
- distinta asimetría;
- distinta calidad de agarre.
Eliminar una tarea
El botón marcado con el número 3 permite eliminar una tarea de levantamiento existente.
Debe utilizarse con precaución, ya que al eliminar una tarea también se eliminan sus datos asociados. Si se está realizando un análisis multitarea, conviene comprobar antes qué tarea está activa en el selector marcado con el número 4.
Eliminar una tarea puede modificar el resultado global del análisis si esa tarea formaba parte del conjunto evaluado.
Selector de tarea
El control marcado con el número 4 permite seleccionar la tarea de levantamiento activa.
La tarea activa es aquella cuyos datos se están introduciendo, visualizando o modificando. Al cambiar la selección en este desplegable, la interfaz pasa a mostrar los parámetros y posturas correspondientes a la tarea elegida.
Este selector es esencial en análisis multitarea, porque permite trabajar de forma ordenada con cada tarea sin mezclar sus datos.
Información de la tarea activa
La zona marcada con el número 5 muestra información sobre la tarea que está activa.
Habitualmente se indica:
- número de tarea activa;
- número total de tareas;
- nombre de la tarea;
- si se está visualizando el origen o el destino del levantamiento.
Esta información ayuda a evitar errores durante la introducción de datos. Antes de modificar una postura o un parámetro, conviene comprobar que la tarea activa es la correcta y que se está trabajando sobre el origen o el destino adecuado.
Ajustes de la tarea
El botón marcado con el número 6 abre el cuadro Ajustes de la tarea.
Este cuadro permite introducir los parámetros específicos de la tarea seleccionada en el desplegable marcado con el número 4.
La ayuda específica de este cuadro se desarrollará en el apartado Ajustes de la tarea de levantamiento.
Este cuadro será relevante para definir las condiciones particulares del levantamiento, como la carga, la frecuencia, el agarre u otros parámetros propios de la tarea seleccionada.
Origen del levantamiento
El botón marcado con el número 7, Origen, permite mostrar y definir la postura correspondiente al origen del levantamiento.
El origen representa la posición inicial de la carga y del cuerpo antes de realizar el levantamiento. En esta posición deben definirse correctamente:
- la postura del modelo;
- la posición de las manos;
- la localización de la carga;
- la altura inicial;
- la distancia horizontal;
- la posible asimetría;
- las condiciones específicas de la tarea.
Al pulsar Origen, el modelo adopta la postura correspondiente al origen de la tarea activa. Esta postura puede modificarse manualmente si es necesario.
Destino del levantamiento
El botón marcado con el número 8, Destino, permite mostrar y definir la postura correspondiente al destino del levantamiento.
El destino representa la posición final de la carga y del cuerpo después de realizar el levantamiento. Al igual que en el origen, deben definirse correctamente la postura del modelo, la posición de la carga y las condiciones geométricas relevantes.
La comparación entre origen y destino permite describir el desplazamiento vertical, la variación de postura y otros aspectos fundamentales del levantamiento.
Diferencia entre origen y destino
El análisis de levantamiento requiere conocer las condiciones de la tarea en el origen y en el destino.
El origen describe la situación inicial del levantamiento.
El destino describe la situación final.
Ambos puntos son relevantes porque una tarea puede ser exigente en el origen, en el destino o en ambos. Por ejemplo, un levantamiento desde una altura baja puede ser crítico en el origen por la flexión del tronco, mientras que un depósito a gran altura puede ser crítico en el destino por la elevación de los brazos.
Por esta razón, conviene revisar y definir con precisión ambas posturas.
Posturas predefinidas
El control marcado con el número 9 despliega el panel de posturas predefinidas, visible en la parte superior de la barra.
Estas posturas permiten aplicar rápidamente configuraciones corporales al modelo, facilitando la definición del origen o del destino del levantamiento.
Las posturas predefinidas no sustituyen a la revisión manual. Después de aplicar una postura, debe comprobarse que representa correctamente la situación real de la tarea.
Si es necesario, puede ajustarse manualmente la postura del modelo. Para ello, consulte Manipulación manual de la postura del modelo.
Relación con el cuadro de resultados del levantamiento
Una vez definidas las tareas, sus posturas de origen y destino, y sus parámetros específicos, el sistema puede calcular los resultados del análisis de levantamiento.
La ayuda del cuadro de resultados se desarrollará en el apartado Levantamiento de carga.
Ese cuadro permitirá interpretar los resultados obtenidos para una tarea individual o para un conjunto de tareas de levantamiento.
Recomendaciones de uso
Para trabajar correctamente con la barra de tareas de levantamiento:
- Seleccione el modo Levantamiento en la parte superior de la interfaz.
- Defina los ajustes generales del levantamiento.
- Cree las tareas necesarias mediante el botón Añadir tarea.
- Seleccione la tarea que desea configurar.
- Defina la postura de origen.
- Defina la postura de destino.
- Introduzca los ajustes específicos de la tarea.
- Repita el proceso para cada tarea si se trata de un análisis multitarea.
- Revise que la tarea activa, el origen y el destino son correctos antes de interpretar los resultados.
- Consulte el cuadro de resultados del levantamiento para obtener la valoración final.
Precauciones
Antes de obtener conclusiones, tenga en cuenta lo siguiente:
- revise que está configurando la tarea correcta;
- no confunda origen y destino;
- compruebe que las posturas aplicadas representan la tarea real;
- revise los parámetros específicos de cada tarea;
- si se trabaja con varias tareas, compruebe que todas han sido configuradas;
- si elimina una tarea, revise de nuevo el análisis global;
- si aplica posturas predefinidas, ajústelas manualmente cuando sea necesario.
Relación con otros apartados del manual
Para completar la comprensión de esta barra, consulte también:
- Modos de funcionamiento
- Manipulación manual de la postura del modelo
- Ajustes generales del levantamiento
- Ajustes de la tarea de levantamiento
- Levantamiento de carga
- Carga o fuerza en las manos
Relación con las Bases de funcionamiento
Para una explicación metodológica más completa del modo Levantamiento, consulte las Bases de funcionamiento, especialmente la sección dedicada al análisis de levantamientos de carga:
- Análisis de levantamientos de carga
- Definición de tareas de levantamiento, parámetros generales y ajuste antropométrico
- Posiciones de origen y destino
- Resultados del análisis: peso límite recomendado, índice de levantamiento e índice compuesto
Estos apartados explican el fundamento del modo de levantamiento, la definición de tareas monotarea y multitarea, los parámetros generales del análisis, la caracterización del origen y destino del levantamiento, y la interpretación de los resultados principales, como el peso límite recomendado y el índice de levantamiento.
