Población desprotegida

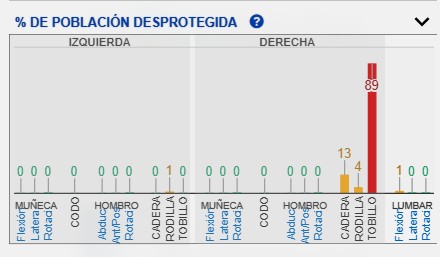

El panel % de población desprotegida forma parte del cuadro Esfuerzo y muestra, para cada miembro y grado de libertad del cuerpo, el porcentaje de población que podría no estar protegida frente al esfuerzo requerido por la postura o actividad analizada.
Este resultado se interpreta a partir de la distribución estimada de las capacidades articulares en la población y de los límites de clasificación basados en referencias utilizadas por NIOSH. Constituye un procedimiento de valoración diferente de los indicadores de esfuerzo o capacidad mostrados en el panel superior del cuadro Esfuerzo.
| Elemento | Función |
|---|---|
| Barras verticales | Representan el porcentaje de población desprotegida para cada miembro y grado de libertad. |
| Zonas izquierda y derecha | Separan los resultados correspondientes al lado izquierdo y al lado derecho del cuerpo. |
| Etiquetas articulares | Identifican la articulación o miembro y el grado de libertad evaluado. |
| Valor numérico sobre cada barra | Indica el porcentaje de población desprotegida estimado para ese esfuerzo. |
| Código de colores | Facilita la interpretación visual del resultado según los límites configurados para la población protegida. |
Qué muestra este panel
El panel muestra el porcentaje de población desprotegida frente al esfuerzo biomecánico requerido por la postura.
Cada barra representa un movimiento concreto de una articulación o miembro. El valor numérico asociado indica la proporción de población que podría quedar fuera del nivel de protección definido por el sistema.
Por ejemplo, un valor de 0 % indica que, según los criterios aplicados, la población de referencia queda protegida frente a ese esfuerzo. Un valor elevado, como 80 % o 90 %, indica que una parte muy importante de la población podría no estar protegida frente al esfuerzo exigido.
Este panel se debe interpretar como una lectura poblacional. No significa que una persona concreta vaya necesariamente a sufrir daño, sino que el esfuerzo supera la capacidad recomendable para una proporción determinada de la población considerada.
Diferencia respecto a los indicadores de esfuerzo y capacidad
El panel Indicadores de esfuerzo y capacidad articular muestra de forma predeterminada el %EMR. Si se desactiva Calcular % Esfuerzo Máximo Recomendable, el resultado deja de incluir la ponderación utilizada para establecer prioridades preventivas. El nombre del indicador mostrado dependerá entonces del modo de trabajo y, en múltiples posturas, de si se ha elegido considerar los esfuerzos y descansos anteriores en la capacidad recomendable.
El panel % de población desprotegida, en cambio, utiliza directamente la distribución estimada de capacidades articulares para calcular qué proporción de la población tendría una capacidad inferior al momento requerido.
Los procedimientos están relacionados porque parten del mismo momento requerido y de las mismas ecuaciones generales de capacidad articular, pero responden a preguntas diferentes:
- El %EMR indica qué porcentaje del límite personalizado utilizado para establecer prioridades preventivas representa el momento requerido.
- El %CAR indica qué porcentaje de la capacidad articular recomendable para las condiciones analizadas representa el momento requerido. En múltiples posturas, esta capacidad puede variar según los esfuerzos y descansos anteriores.
- El Porcentaje de Capacidad Isométrica Máxima Utilizada indica qué parte de la capacidad isométrica máxima estimada exige la postura, sin tener en cuenta la actividad anterior.
- El % de población desprotegida estima qué proporción de la población de referencia podría tener una capacidad inferior al momento requerido.
El cálculo poblacional no selecciona una capacidad individual mediante la complexión ni modifica su resultado según la duración, la repetición, los descansos o las opciones utilizadas para presentar el %EMR, el %CAR o el porcentaje de capacidad isométrica máxima. Por ello, su resultado puede ser diferente del porcentaje mostrado en el panel superior.
Un porcentaje elevado de población desprotegida debe revisarse con atención aunque el indicador personalizado de esfuerzo o capacidad presente un valor reducido. Ambos resultados ofrecen perspectivas complementarias: uno se refiere al perfil concreto configurado en el modelo y el otro a la distribución estimada de capacidades en la población de referencia.
Efecto sobre la tabla Esfuerzos
Al seleccionar el panel % de población desprotegida, las últimas columnas de la tabla Esfuerzos cambian para mostrar la clasificación poblacional.
La columna 6, identificada como Nivel, puede mostrar:
- ACCIÓN, cuando el Porcentaje de Población Protegida es inferior al límite de acción configurado;
- PELIGRO, cuando es inferior al límite de peligro configurado;
- ninguna leyenda, cuando el porcentaje se mantiene por encima del límite de acción.
La columna 7 muestra el símbolo correspondiente: check verde, exclamación naranja o exclamación roja. La clasificación utiliza el Porcentaje de Población Protegida y los límites aplicables al sexo seleccionado en los ajustes del modelo.
Las columnas de media, desviación típica y Porcentaje de Población Protegida mantienen sus valores. El ajuste de prioridad epidemiológica no modifica esta vista.
Interpretación del porcentaje
El valor mostrado sobre cada barra debe interpretarse como el porcentaje de población potencialmente desprotegida.
Como criterio general:
- valores próximos a 0 % indican que el esfuerzo se encuentra dentro de un margen compatible con una alta protección poblacional;
- valores intermedios indican que una parte de la población podría no quedar protegida;
- valores elevados indican que el esfuerzo requerido puede resultar excesivo para una proporción importante de la población.
En la práctica, las barras de mayor altura permiten localizar rápidamente qué articulaciones o movimientos resultan más problemáticos desde el punto de vista de la capacidad poblacional.
Código de colores
Las barras utilizan un código de colores para facilitar la interpretación visual. Los límites se configuran como porcentajes de población capaz o protegida, aunque el gráfico muestre su valor complementario como población desprotegida.
Barras verdes
Las barras verdes indican que el Porcentaje de Población Protegida es igual o superior al límite de acción configurado.
En este caso, el porcentaje de población desprotegida es bajo o se mantiene dentro del nivel de referencia establecido.
Barras naranjas
Las barras naranjas indican que el Porcentaje de Población Protegida es inferior al límite de acción, pero no al límite de peligro.
Este color debe interpretarse como una advertencia. El esfuerzo no alcanza el nivel más desfavorable, pero ya existe una proporción de población desprotegida que conviene revisar. En estos casos puede ser necesario comprobar la postura, la carga aplicada o las condiciones de la tarea.
Barras rojas
Las barras rojas indican que el Porcentaje de Población Protegida es inferior al límite de peligro configurado.
Estos resultados señalan movimientos o articulaciones para los que el esfuerzo requerido puede resultar excesivo para una parte importante de la población de referencia. Deben considerarse prioritarios en la revisión ergonómica.
Valores predeterminados
Los límites predeterminados dependen del sexo seleccionado:
| Sexo | Nivel de acción | Nivel de peligro |
|---|---|---|
| Hombre | Menos del 99 % de población protegida, equivalente a más del 1 % desprotegida. | Menos del 25 % de población protegida, equivalente a más del 75 % desprotegida. |
| Mujer | Menos del 75 % de población protegida, equivalente a más del 25 % desprotegida. | Menos del 1 % de población protegida, equivalente a más del 99 % desprotegida. |
Estos son los valores iniciales. El usuario puede sustituirlos por límites personalizados.
Límites configurables de población protegida
Los límites que determinan la interpretación del porcentaje de población desprotegida son configurables. Modificarlos cambia el código de colores y la clasificación ACCIÓN o PELIGRO, pero no el porcentaje de población protegida o desprotegida calculado.
Para modificarlos debe utilizarse el botón con icono de rueda dentada situado en la parte inferior del cuadro Esfuerzo. Ese botón abre el cuadro de ajustes del análisis biomecánico.
En ese cuadro pueden seleccionarse los porcentajes recomendados por NIOSH o definirse límites personalizados de población capaz o protegida. Para conocer todos los controles, consulte Ajustes del análisis biomecánico.
Hasta que dichos límites se modifiquen, el sistema utiliza la configuración establecida por defecto basada en los criterios de NIOSH.
Factores que influyen en el resultado
El porcentaje de población desprotegida depende del esfuerzo requerido y de la capacidad poblacional considerada.
Entre los factores que pueden modificar el resultado se encuentran:
- la postura adoptada por el modelo;
- la carga o fuerza aplicada;
- la distribución de la carga entre ambas manos;
- las cargas aplicadas en otras partes del cuerpo;
- la antropometría del modelo;
- el género;
- la edad;
- el lado dominante;
- la condición sedente;
- la estabilidad y los apoyos.
La complexión seleccionada para individualizar la capacidad no modifica este porcentaje poblacional. Tampoco lo modifican la duración o repetitividad de la acción, el ajuste de prioridad epidemiológica ni su valor de influencia.
Los límites elegidos en Ajustes del análisis biomecánico modifican la clasificación y los colores del resultado, pero no el porcentaje calculado.
Por tanto, antes de interpretar un valor elevado, revise que todos estos elementos representan correctamente la tarea real.
Para revisar los parámetros del modelo, consulte Ajustes de los parámetros del modelo.
Para revisar las cargas, consulte:
Relación con la postura y los grados de libertad
El panel presenta los resultados separados por miembro y grado de libertad.
Esto permite identificar no solo qué lado del cuerpo está más comprometido, sino también qué movimiento concreto genera la mayor desprotección poblacional. Por ejemplo, el resultado puede estar asociado a flexión/extensión, abducción/aducción, lateralización o rotación, según la articulación considerada.
La nomenclatura empleada en el panel es resumida y operativa. Debe interpretarse en relación con la estructura del modelo y con el tipo de movimiento evaluado.
Si necesita revisar los valores angulares de la postura, consulte Información postural.
Relación con otros paneles del cuadro Esfuerzo
El panel % de población desprotegida debe interpretarse junto con otros paneles del cuadro Esfuerzo.
En particular, conviene revisar:
- Indicadores de esfuerzo y capacidad articular
- Esfuerzos biomecánicos
- Carga acumulada de esfuerzo
- Cargas articulares
- Cargas de reacción en los apoyos
El porcentaje de población desprotegida aporta una lectura poblacional, pero no sustituye a la revisión del esfuerzo biomecánico, de la carga articular ni de la estabilidad.
Cómo interpretar el panel de forma práctica
Para interpretar este panel, siga esta secuencia:
- Localice primero las barras rojas.
- Revise después las barras naranjas.
- Identifique qué miembro y qué grado de libertad generan mayor porcentaje de población desprotegida.
- Compruebe si el resultado se corresponde con una postura extrema, una carga elevada o una combinación de ambas.
- Revise la carga introducida en las manos y en otras partes del cuerpo.
- Compruebe si los parámetros del modelo son adecuados para la persona o población analizada.
- Revise los límites configurados en los ajustes del análisis biomecánico.
- Consulte la tabla Esfuerzos para comprobar el Porcentaje de Población Protegida y el nivel asignado.
- Si se trata de una actividad temporal, revise también la carga acumulada de esfuerzo como resultado complementario, aunque no intervenga en este porcentaje poblacional.
Recomendaciones de uso
Al utilizar este panel, tenga en cuenta lo siguiente:
- No interprete el resultado como una predicción individual directa.
- Use el porcentaje como una estimación poblacional basada en criterios de capacidad.
- Revise los límites configurados si los resultados no se ajustan al criterio de población protegida que desea aplicar.
- Compare lado izquierdo y derecho para detectar asimetrías.
- Revise la postura y las cargas antes de extraer conclusiones.
- Si se comparan alternativas, mantenga constantes los límites de población protegida y la configuración del modelo.
- No atribuya los cambios de este panel al ajuste epidemiológico, a la influencia o a la complexión, porque estos parámetros no modifican el porcentaje poblacional calculado.
Relación con las Bases de funcionamiento
Para una explicación metodológica más completa, consulte las Bases de funcionamiento, especialmente estos apartados:
- Análisis del riesgo por sobresfuerzos
- Capacidades articulares máximas
- Valoración de los esfuerzos
- Valoración del esfuerzo según el Porcentaje de Población Protegida
- Esfuerzo relativo instantáneo
- Porcentaje de contracción voluntaria máxima recomendado en el análisis de una sola postura
- Limitaciones del esfuerzo articular como indicador único de riesgo
- Limitaciones en el cálculo de momentos y esfuerzos biomecánicos
Estos apartados desarrollan el fundamento de la distribución poblacional de capacidades, los límites de acción y peligro, la diferencia respecto a los indicadores personalizados de esfuerzo y capacidad y las limitaciones que deben considerarse al interpretar estos resultados.
