Captura de imagen con IA

El cuadro Captura de imagen permite detectar automáticamente la postura de una persona a partir de una imagen, utilizando sistemas de inteligencia artificial.

Se accede a este cuadro mediante el botón Foto del menú lateral izquierdo de la interfaz. Su finalidad es importar una imagen, seleccionar el tipo de inteligencia artificial que se desea utilizar y ejecutar el proceso de detección postural para trasladar la postura detectada al modelo de Ergoniza Intelligent.

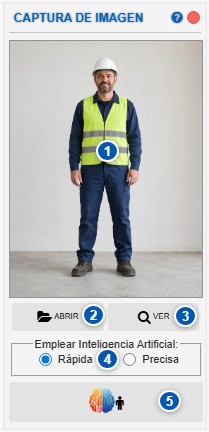

N.º	Zona o control	Función
1	Imagen cargada	Muestra la imagen seleccionada para la detección automática de la postura.
2	Abrir	Permite seleccionar y cargar un nuevo archivo de imagen.
3	Ver	Abre la imagen cargada en el visor de imágenes.
4	Tipo de inteligencia artificial	Permite elegir entre inteligencia artificial rápida e inteligencia artificial precisa.
5	Detectar postura	Inicia el procesamiento de la imagen para detectar la postura mediante inteligencia artificial.

Finalidad del cuadro

El cuadro Captura de imagen se utiliza cuando se dispone de una fotografía o imagen fija que contiene la postura que se desea analizar.

A partir de esa imagen, Ergoniza Intelligent puede detectar automáticamente la posición de las principales partes del cuerpo y trasladar la postura resultante al modelo biomecánico. Posteriormente, esa postura puede revisarse, corregirse manualmente si es necesario y utilizarse en los distintos análisis disponibles en el sistema.

Este procedimiento puede ahorrar tiempo respecto a la introducción manual de la postura, pero el resultado debe comprobarse siempre visualmente antes de utilizarlo para obtener conclusiones ergonómicas.

Imagen cargada

La zona marcada con el número 1 muestra la imagen seleccionada.

Una vez abierto un archivo, la imagen aparece en esta zona para que el usuario pueda comprobar que se ha cargado correctamente y que contiene la postura que se desea analizar.

Antes de iniciar la detección, conviene revisar que:

la persona aparece completa o, al menos, con las partes del cuerpo necesarias para el análisis;
la postura es visible con claridad;
no existen oclusiones importantes;
la imagen no está excesivamente oscura o desenfocada;
la persona ocupa un tamaño suficiente dentro de la imagen;
la perspectiva permite interpretar correctamente la postura.

La calidad de la imagen afecta directamente a la precisión de la detección automática.

Botón Abrir

El botón marcado con el número 2, Abrir, permite seleccionar un archivo de imagen.

Al pulsarlo, se abre el selector de archivos del sistema. Una vez elegida la imagen, esta se carga en el cuadro y queda disponible para su procesamiento.

Si se carga una nueva imagen, sustituye a la imagen anterior dentro del cuadro.

Botón Ver

El botón marcado con el número 3, Ver, permite abrir la imagen cargada en el visor de imágenes.

El visor de imágenes permite visualizar la imagen dentro de la interfaz, con mayor comodidad que en la previsualización reducida del cuadro. Esta función resulta útil para comprobar detalles de la postura, revisar si existen oclusiones o valorar si la imagen es adecuada antes de ejecutar la detección.

Para más información sobre esta herramienta, consulte el apartado Utilidades, donde se describe el visor de imágenes junto con otras herramientas auxiliares del sistema.

Tipo de inteligencia artificial

La zona marcada con el número 4 permite elegir el tipo de inteligencia artificial que se utilizará para detectar la postura.

Existen dos opciones:

Rápida;
Precisa.

La elección afecta al modo en que se procesa la imagen y al equilibrio entre rapidez, privacidad y precisión del resultado.

Inteligencia artificial rápida

La opción Rápida utiliza un sistema de detección que se ejecuta localmente en el equipo del usuario.

Sus principales características son:

menor tiempo de procesamiento;
no requiere enviar la imagen a un servidor externo;
ofrece una detección más inmediata;
puede presentar menor precisión que la opción precisa.

Esta opción es adecuada cuando se desea una detección rápida, cuando la imagen es clara y cuando se quiere mantener todo el procesamiento en el equipo local.

También puede ser conveniente en fases preliminares de trabajo, cuando se quiere obtener una postura aproximada que posteriormente será revisada y corregida manualmente.

Parámetros de detección en Inteligencia Artificial Rápida

La detección mediante inteligencia artificial rápida utiliza los parámetros configurados en el Menú Intelligent.

Estos parámetros permiten ajustar el comportamiento del sistema de captura automática de posturas cuando el procesamiento se realiza localmente en el equipo del usuario. Por tanto, si los resultados obtenidos con la opción Rápida no son adecuados, puede ser conveniente revisar dichos ajustes antes de repetir la detección.

Entre otros aspectos, el Menú Intelligent permite modificar parámetros relacionados con:

la precisión del procesamiento;
el umbral mínimo de detección;
la fiabilidad mínima aceptada;
la visibilidad mínima requerida para aceptar puntos corporales;
el suavizado de la detección;
la altura estimada de la cámara;
la tolerancia de contacto;
el ajuste automático de apoyos.

Estos controles influyen en la forma en que el sistema interpreta la imagen y acepta o descarta los puntos corporales detectados. Por ejemplo, aumentar la fiabilidad mínima puede hacer que el sistema sea más exigente y descarte detecciones dudosas, mientras que reducirla puede permitir aceptar más puntos, aunque con mayor riesgo de errores. De forma análoga, la visibilidad mínima afecta a la aceptación de puntos corporales parcialmente ocultos.

El ajuste de estos parámetros debe realizarse con prudencia. Una configuración demasiado permisiva puede aceptar detecciones incorrectas, mientras que una configuración demasiado estricta puede impedir que se detecten correctamente algunas partes del cuerpo.

Para una explicación detallada de estos controles, consulte el apartado Menú Intelligent.

Inteligencia artificial precisa

La opción Precisa utiliza un sistema de detección de mayor precisión, pero requiere enviar la información al servidor de Ergonautas para completar el procesamiento.

Sus principales características son:

mayor precisión potencial en la detección;
mayor tiempo de procesamiento;
requiere conexión con el servidor;
implica enviar la imagen o información necesaria para el procesamiento externo.

Esta opción es adecuada cuando se desea una detección más fiable, especialmente si la postura es compleja o si la precisión de la detección es prioritaria.

Debe tenerse en cuenta que, aunque esta opción puede ofrecer mejores resultados, también debe revisarse visualmente la postura obtenida.

Botón de detección de postura

El botón marcado con el número 5 inicia el proceso de detección automática de postura.

Antes de pulsarlo, deben haberse realizado estos pasos:

Cargar una imagen mediante el botón Abrir.
Comprobar que la imagen es adecuada.
Seleccionar el tipo de inteligencia artificial que se desea emplear.
Iniciar la detección mediante el botón marcado con el número 5.

Tras el procesamiento, el sistema mostrará la postura detectada y permitirá revisar el resultado antes de utilizarlo en la evaluación.

Revisión del resultado detectado

La detección automática debe considerarse una ayuda para capturar la postura, no una sustitución completa de la revisión técnica.

Después de procesar la imagen, revise que:

los miembros están correctamente localizados;
las articulaciones principales coinciden con la persona de la imagen;
no se han producido errores por oclusión;
los brazos, piernas, tronco y cabeza tienen una posición coherente;
el modelo biomecánico representa razonablemente la postura real.

Si algún miembro no se ha detectado correctamente, puede ser necesario corregir manualmente la postura. Para ello, consulte Manipulación manual de la postura del modelo.

Imágenes adecuadas para la detección

Para obtener mejores resultados, conviene utilizar imágenes con las siguientes características:

persona visible de cuerpo completo;
buena iluminación;
ausencia de sombras intensas;
fondo no excesivamente confuso;
cámara situada a una altura adecuada;
postura visible sin oclusiones importantes;
resolución suficiente, sin necesidad de ser muy elevada;
orientación horizontal cuando sea posible.

La persona debería ocupar una parte relevante de la imagen, sin quedar demasiado pequeña ni demasiado cerca del borde.

Si partes importantes del cuerpo quedan ocultas por objetos, cargas, mobiliario u otros segmentos corporales, la inteligencia artificial puede estimar incorrectamente su posición.

Oclusiones y partes no visibles

Cuando una parte del cuerpo no es visible, el sistema puede intentar estimar su posición. Sin embargo, esa estimación puede no corresponder a la postura real.

Esto es especialmente importante en casos como:

brazos ocultos tras el tronco;
piernas ocultas por mesas, cajas o máquinas;
cargas que tapan las manos o los brazos;
posturas con miembros cruzados;
imágenes tomadas desde ángulos poco adecuados.

Cuando se detecte una posible oclusión, revise cuidadosamente el resultado y corrija manualmente la postura si es necesario.

Relación con la manipulación manual de la postura

La postura detectada mediante inteligencia artificial puede editarse posteriormente mediante los controles de manipulación manual del modelo.

Esto permite corregir pequeños errores de detección, ajustar ángulos articulares o completar la postura cuando la imagen no ha permitido detectar correctamente todos los miembros.

Consulte:

Relación con el modo de múltiples posturas

La captura desde imagen puede utilizarse para obtener una postura que posteriormente forme parte de una secuencia de múltiples posturas.

Si se trabaja con secuencias de posturas, la postura detectada puede guardarse como keyframe en la barra de tiempos. En ese caso, conviene revisar también:

Recomendaciones de uso

Para utilizar correctamente este cuadro:

Seleccione una imagen clara y representativa de la postura.
Abra la imagen con el botón Abrir.
Use el botón Ver si necesita inspeccionarla con más detalle.
Seleccione inteligencia artificial Rápida o Precisa según el equilibrio deseado entre velocidad, privacidad y precisión.
Ejecute la detección con el botón marcado con el número 5.
Revise visualmente la postura detectada.
Corrija manualmente cualquier error antes de realizar el análisis.
Actualice los resultados si modifica la postura después de detectarla.

Relación con otros apartados del manual

Para completar la comprensión de este cuadro, consulte también:

Relación con las Bases de funcionamiento

Para una explicación metodológica más completa sobre la captura automática de posturas y las condiciones de uso de imágenes, consulte las Bases de funcionamiento, especialmente estos apartados:

Estos apartados explican las condiciones que afectan a la precisión de la detección automática y las diferencias entre los modos de inteligencia artificial disponibles.
