Nuevo gráfico

El cuadro Nuevo gráfico permite seleccionar una magnitud de análisis y añadirla a uno de los slots disponibles del cuadro Gráficos.

Se accede a este cuadro pulsando cualquiera de los botones con el signo + disponibles en el cuadro Gráficos. Cada botón añade el nuevo gráfico al slot correspondiente.

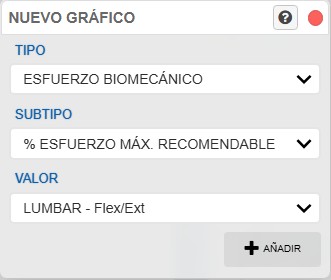

La captura muestra las denominaciones correspondientes a la configuración activa en el momento de crearla. Los nombres de algunos subtipos cambian automáticamente cuando se modifican las opciones del análisis biomecánico.

Control	Función
Tipo	Permite seleccionar la familia principal de magnitud que se desea representar.
Subtipo	Permite seleccionar una magnitud concreta dentro del tipo elegido.
Valor	Permite seleccionar el miembro, articulación, grado de libertad o variable específica que se representará.
Añadir	Añade el gráfico seleccionado al slot desde el que se abrió el cuadro.

Finalidad del cuadro

El cuadro Nuevo gráfico se utiliza para definir qué magnitud se desea representar en el cuadro Gráficos.

El sistema permite graficar diferentes resultados calculados por Ergoniza Intelligent durante una actividad de múltiples posturas. Estos gráficos facilitan analizar la evolución temporal de los resultados, localizar picos, comparar fases de la actividad y acceder rápidamente al instante de la animación en el que se produce un valor determinado.

Este cuadro no calcula por sí mismo los resultados. Su función es seleccionar qué resultado se añadirá al panel de gráficos.

Selector Tipo

El selector Tipo permite elegir la familia principal de gráfico.

Entre los tipos de gráfico disponibles pueden encontrarse:

Esfuerzo biomecánico;
Esfuerzo acumulado;
Disconfort;
Puntuación REBA;
Puntuación LUBA;
Ángulos entre miembros del cuerpo;
Compresión lumbar;
Distribución del peso entre los apoyos.

Cada tipo agrupa un conjunto distinto de magnitudes. Por ejemplo, el tipo Esfuerzo biomecánico agrupa resultados relacionados con los esfuerzos calculados en articulaciones y grados de libertad. El tipo Compresión lumbar agrupa resultados relacionados con las fuerzas de compresión y cizalladura lumbar. El tipo Distribución del peso entre los apoyos permite representar magnitudes asociadas al reparto de carga entre los apoyos del modelo.

La selección realizada en este campo condiciona las opciones disponibles en los selectores Subtipo y Valor.

La disponibilidad de algunos tipos de gráfico depende de la configuración activa del análisis. En particular, el tipo Esfuerzo acumulado solo está disponible cuando en el cuadro Repeticiones de la actividad está activada la opción Considerar repeticiones y descansos. Si esta opción está desactivada, el sistema no calcula la carga acumulada de esfuerzo biomecánico y, por tanto, este tipo de gráfico no se muestra en el selector Tipo. Cuando está activado Calcular % Esfuerzo Máximo Recomendable, el gráfico de carga acumulada muestra el resultado con la ponderación utilizada para establecer prioridades preventivas. Al desactivarlo, muestra la carga acumulada base sin dicha ponderación.

Selector Subtipo

El selector Subtipo permite elegir una magnitud concreta dentro del tipo seleccionado.

Por ejemplo, si el tipo elegido es Esfuerzo biomecánico, el subtipo puede permitir seleccionar resultados como:

el indicador de esfuerzo o capacidad activo, cuyo nombre puede ser % esfuerzo máximo recomendable, % capacidad articular recomendada o % capacidad isométrica máxima utilizada;
% de población desprotegida;
momento en las articulaciones.

En otros tipos de gráfico, el selector Subtipo mostrará opciones distintas. Por ejemplo, al seleccionar Disconfort, los subtipos disponibles estarán relacionados con los valores de disconfort postural. Al seleccionar Puntuación REBA o Puntuación LUBA, los subtipos estarán relacionados con los resultados propios de esos métodos.

La finalidad de este selector es concretar qué clase de resultado se representará.

Selector Valor

El selector Valor permite seleccionar la variable específica que se va a graficar.

El contenido de este selector depende del tipo y subtipo seleccionados previamente. Puede incluir, según el caso:

una articulación;
un miembro corporal;
un grado de libertad;
el valor máximo en los grados de libertad de un miembro o articulación
un lado del cuerpo;
una variable biomecánica;
un índice postural;
una componente de fuerza o momento;
una magnitud lumbar;
un valor de distribución de carga entre apoyos.

Por ejemplo, si se selecciona Esfuerzo biomecánico, el subtipo correspondiente al indicador activo puede permitir elegir una articulación y un movimiento concreto, como la flexión lumbar o el esfuerzo de un hombro, codo, muñeca, cadera, rodilla o tobillo. El nombre del subtipo se actualiza automáticamente para indicar qué capacidad o límite se está utilizando.

El número de opciones disponibles en este selector cambia cuando se modifican los campos Tipo o Subtipo.

Botón Añadir

El botón Añadir incorpora el gráfico seleccionado al slot desde el que se abrió el cuadro.

Una vez añadido, el gráfico aparecerá en el cuadro Gráficos. Sin embargo, después de añadirlo puede ser necesario actualizar o regenerar el conjunto de gráficos mediante el botón rojo situado en la parte superior del cuadro Gráficos.

Esto es importante porque la selección del gráfico define qué magnitud se quiere representar, pero los datos deben generarse o actualizarse a partir de la actividad temporal actual.

Actualización posterior del gráfico

Después de añadir un gráfico, revise el cuadro Gráficos. Si aparece el aviso de actualización, debe regenerar los gráficos antes de interpretar los resultados.

Esta actualización es necesaria especialmente cuando:

se ha añadido un nuevo gráfico;
se han modificado posturas;
se han cambiado cargas;
se han ajustado tiempos, repeticiones, descansos o la consideración de repeticiones y descansos;
se han cambiado parámetros del modelo;
se ha modificado Calcular % Esfuerzo Máximo Recomendable o Considerar la carga acumulada en el % de esfuerzo recomendado;
se ha alterado la actividad temporal.

No conviene extraer conclusiones a partir de gráficos que el sistema indique como desactualizados.

Relación con el cuadro Gráficos

El cuadro Nuevo gráfico forma parte del flujo de trabajo del cuadro Gráficos.

El procedimiento habitual es:

Abrir el cuadro Gráficos desde el menú lateral izquierdo.
Pulsar el botón + de un slot disponible.
Seleccionar el Tipo de gráfico.
Seleccionar el Subtipo.
Seleccionar el Valor concreto que se desea representar.
Pulsar Añadir.
Regenerar o actualizar los gráficos si el sistema lo solicita.
Interpretar la curva resultante en el slot correspondiente.

Ejemplos de uso

Puede utilizar este cuadro para crear gráficos como:

evolución del indicador de esfuerzo o capacidad de una articulación;
evolución de la carga acumulada de esfuerzo, cuando esté activada la consideración de repeticiones y descansos;
evolución del disconfort postural de un miembro;
puntuación REBA a lo largo de la actividad;
puntuación LUBA a lo largo de la actividad;
cambio temporal de un ángulo corporal;
compresión lumbar durante la tarea;
distribución del peso entre apoyo izquierdo y derecho.

La utilidad principal de estos gráficos es localizar cuándo se producen los valores máximos o las fases más exigentes de la actividad.

Recomendaciones de uso

Para trabajar correctamente con este cuadro:

seleccione primero el tipo general de resultado que desea analizar;
revise después los subtipos disponibles;
elija finalmente la variable concreta en el selector Valor;
añada solo los gráficos que sean relevantes para el análisis;
utilice varios slots cuando necesite comparar magnitudes;
actualice los gráficos antes de interpretar los resultados;
haga clic sobre los puntos relevantes del gráfico para revisar la postura correspondiente en la animación.

Si no está seguro de qué magnitud representar, conviene revisar primero los cuadros de resultados correspondientes, como Esfuerzo, Carga postural, Compresión lumbar o Estabilograma.

Relación con otros apartados del manual

Para interpretar correctamente los gráficos generados, consulte también:

Relación con las Bases de funcionamiento

Para una explicación metodológica más completa de las magnitudes que pueden representarse mediante gráficos, consulte las Bases de funcionamiento, especialmente los apartados relacionados con:

Estos apartados explican el fundamento de las magnitudes que pueden ser seleccionadas en el cuadro Nuevo gráfico.
