Modos de funcionamiento

Ergoniza Intelligent puede trabajar en tres modos principales de funcionamiento: una postura, múltiples posturas y levantamiento. Cada modo está orientado a un tipo distinto de análisis y modifica la forma en la que se introducen los datos, se interpretan los resultados y se consideran los aspectos temporales de la tarea.

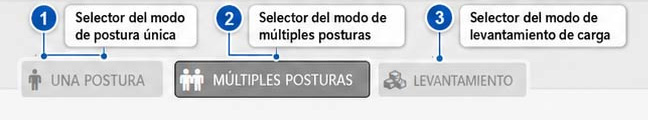

Los tres modos se seleccionan desde la parte superior de la interfaz.

N.º	Modo	Función principal
1	Una postura	Permite analizar una postura concreta del modelo.
2	Múltiples posturas	Permite analizar una secuencia temporal de posturas.
3	Levantamiento	Permite analizar tareas de levantamiento y manipulación manual de cargas.

Finalidad de los modos de funcionamiento

Los modos de funcionamiento determinan el tipo de tarea que se va a evaluar.

La elección del modo es importante porque no todos los análisis se interpretan igual en una postura aislada, en una secuencia temporal o en una tarea de levantamiento. Por ejemplo, el mantenimiento de una postura durante un tiempo determinado, la repetición de una acción, la acumulación de esfuerzo o la existencia de una trayectoria de levantamiento se tratan de forma diferente según el modo seleccionado.

Como criterio general:

use Una postura cuando desee evaluar una postura concreta;
use Múltiples posturas cuando la tarea se describe mediante una secuencia temporal;
use Levantamiento cuando la tarea corresponda a levantar, descender o manipular una carga de acuerdo con parámetros específicos de levantamiento.

Modo Una postura

El modo Una postura, marcado con el número 1, se utiliza para analizar una postura individual del modelo.

En este modo, el sistema evalúa la postura mostrada en ese instante, junto con las cargas, fuerzas y condiciones configuradas. Es adecuado cuando la tarea puede representarse mediante una única posición relevante o cuando se desea estudiar una postura concreta de forma aislada.

Puede utilizarse, por ejemplo, para:

analizar una postura mantenida;
valorar una postura capturada desde una imagen;
revisar una postura manualmente introducida;
estimar esfuerzos biomecánicos en una posición concreta;
valorar disconfort postural, REBA o LUBA para una postura;
estudiar la estabilidad y la distribución del peso en una configuración concreta.

En este modo no existe una secuencia temporal completa de posturas. Por ello, los aspectos temporales se configuran mediante el cuadro Tiempos y repetitividad de la acción.

Particularidades temporales del modo Una postura

Aunque el modo Una postura analiza una sola posición del modelo, la interpretación ergonómica puede depender de cómo se produce esa postura en la tarea real.

Por este motivo, el sistema permite indicar si la postura o acción:

no se repite y se mantiene solo un momento;
no se repite, pero se mantiene cierto tiempo;
ocurre periódicamente en ciclos de movimientos que se repiten.

Estas opciones afectan a la interpretación de resultados como el disconfort postural y los esfuerzos biomecánicos. Una postura que puede ser aceptable durante un instante puede resultar más relevante si se mantiene durante un tiempo prolongado o si se repite muchas veces.

Para configurar estos aspectos, consulte Tiempos y repetitividad de la acción.

Modo Múltiples posturas

El modo Múltiples posturas, marcado con el número 2, se utiliza para analizar una secuencia temporal de posturas.

En este modo, la actividad se representa mediante una línea de tiempo en la que pueden existir distintas posturas registradas, también denominadas keyframes. El sistema puede reproducir la actividad, interpolar posturas entre keyframes, analizar la evolución de resultados y calcular indicadores temporales.

Este modo es adecuado para tareas en las que la postura cambia durante la actividad, por ejemplo:

ciclos repetitivos;
tareas de montaje;
manipulación de objetos;
desplazamientos de brazos o tronco;
secuencias capturadas desde vídeo;
posturas importadas desde sistemas de captura de movimiento;
actividades en las que interesa analizar la acumulación temporal de esfuerzo o disconfort.

En este modo se activa la Barra de tiempos, que permite controlar la animación, reproducir la secuencia, seleccionar intervalos, añadir o modificar posturas y acceder a herramientas temporales.

Particularidades temporales del modo Múltiples posturas

En el modo Múltiples posturas, la actividad tiene una duración y una evolución temporal explícitas.

Esto permite calcular resultados que no se refieren solo a una postura concreta, sino a la actividad completa o a una parte de ella. Entre ellos se encuentran:

evolución temporal de esfuerzos biomecánicos;
carga acumulada de esfuerzo;
evolución del disconfort postural;
gráficos temporales;
variación de cargas o condiciones de análisis a lo largo del tiempo;
repetición de ciclos de actividad;
recuperación parcial durante descansos.

La repetición de la actividad se configura mediante el cuadro Repeticiones de la actividad. En ese cuadro puede indicarse cuántas veces se repite la secuencia y si existen descansos entre repeticiones.

Esta diferencia es importante: en el modo Una postura se describe la repetitividad de una acción aislada, mientras que en el modo Múltiples posturas puede repetirse una secuencia completa de posturas.

Keyframes, interpolación y secuencia temporal

En el modo Múltiples posturas, las posturas registradas en la barra de tiempos funcionan como keyframes o posturas clave.

Cada keyframe representa una postura en un instante concreto. Entre dos keyframes, el sistema puede calcular posturas intermedias si la interpolación está activada. Esto permite representar la actividad como un movimiento continuo.

La barra de tiempos permite también modificar la posición temporal de los keyframes, introducir nuevas posturas, eliminar posturas o ajustar la duración total de la secuencia.

Para más información, consulte:

Captura de posturas en modo Múltiples posturas

El modo Múltiples posturas permite obtener secuencias temporales desde distintas fuentes:

captura desde vídeo;
captura en tiempo real mediante cámara;
importación de capturas procedentes de sensores;
introducción manual de keyframes;
modificación manual de posturas ya registradas.

Estas herramientas permiten construir secuencias de posturas de distinta procedencia y analizarlas posteriormente con los métodos disponibles en Ergoniza Intelligent.

Para más información, consulte:

Modo Levantamiento

El modo Levantamiento, marcado con el número 3, está orientado al análisis de tareas de levantamiento y manipulación manual de cargas.

Este modo se utiliza cuando la tarea principal consiste en levantar, descender o desplazar una carga y se desea aplicar criterios específicos de evaluación relacionados con la manipulación manual.

En este modo, el análisis no se limita a la postura corporal. También son relevantes variables propias de la tarea de levantamiento, como:

peso de la carga;
posición inicial y final;
distancia horizontal de la carga al cuerpo;
altura de manipulación;
desplazamiento vertical;
asimetría;
frecuencia de levantamiento;
duración de la tarea;
calidad del agarre;
condiciones de manipulación.

El modo Levantamiento está diseñado para tratar este tipo de tareas con un enfoque específico. Por tanto, debe utilizarse cuando la operación evaluada corresponde realmente a una manipulación manual de carga y no solo a una postura aislada o a una secuencia general de movimiento.

Diferencias entre los tres modos

Los tres modos comparten el mismo modelo biomecánico general, pero se diferencian en la forma de representar la tarea y de interpretar los resultados.

Modo	Unidad principal de análisis	Uso recomendado
Una postura	Una postura concreta	Evaluar una posición individual, mantenida, puntual o repetida.
Múltiples posturas	Secuencia temporal de posturas	Evaluar actividades dinámicas, ciclos, evolución temporal y acumulación de esfuerzo.
Levantamiento	Tarea de manipulación de carga	Evaluar levantamientos y manipulación manual mediante parámetros específicos.

Diferencias en la interpretación del tiempo

La diferencia más importante entre los modos Una postura y Múltiples posturas es el tratamiento del tiempo.

En Una postura, el sistema no dispone de una secuencia completa. Por ello, el usuario debe indicar cómo se produce esa postura en la tarea real: si es puntual, mantenida o repetitiva.

En Múltiples posturas, el sistema sí dispone de una secuencia temporal. La duración de cada postura, la interpolación, los ciclos, los descansos y la repetición de la actividad pueden incorporarse directamente al análisis.

En Levantamiento, el tiempo se interpreta a través de los parámetros específicos de la tarea de manipulación, como la frecuencia, duración o condiciones del levantamiento.

Diferencias en los resultados disponibles

Algunos resultados están disponibles en varios modos, pero su interpretación puede cambiar.

Por ejemplo:

el disconfort postural puede analizarse en una postura o a lo largo de una actividad;
los esfuerzos biomecánicos pueden evaluarse de forma instantánea o acumulada;
los gráficos temporales solo tienen sentido cuando existe una secuencia de múltiples posturas;
la carga acumulada de esfuerzo solo aparece en el modo de múltiples posturas;
los análisis específicos de levantamiento requieren el modo de levantamiento.

Por ello, antes de interpretar un resultado, conviene comprobar en qué modo de funcionamiento se ha obtenido.

Elección del modo adecuado

La selección del modo debe hacerse antes de iniciar el análisis, en función de la naturaleza de la tarea.

Use Una postura si la pregunta principal es:

¿qué riesgo o esfuerzo existe en esta postura concreta?
¿qué ocurre si el trabajador mantiene esta posición?
¿qué sucede si esta postura se repite?

Use Múltiples posturas si la pregunta principal es:

¿cómo cambia el esfuerzo a lo largo de la actividad?
¿qué fase de la tarea es más exigente?
¿qué ocurre al repetir una secuencia varias veces?
¿qué carga acumulada se genera durante el ciclo?
¿cómo evoluciona el disconfort o la compresión lumbar en el tiempo?

Use Levantamiento si la pregunta principal es:

¿cuál es el riesgo asociado a levantar o manipular una carga?
¿cómo afectan la altura, distancia, asimetría, frecuencia o agarre al levantamiento?
¿qué condiciones de manipulación deberían rediseñarse?

Cambio de modo durante el trabajo

El cambio de modo puede modificar las herramientas disponibles y la forma en que se interpretan los datos.

Antes de cambiar de modo, conviene tener en cuenta que:

algunos cuadros solo están disponibles en un modo determinado;
la barra de tiempos solo se utiliza en múltiples posturas;
las configuraciones temporales pueden cambiar de significado;
los resultados ya calculados pueden requerir actualización;
los datos introducidos pueden no ser aplicables del mismo modo en otro modo.

Si se cambia de modo después de haber introducido posturas, cargas o condiciones de análisis, revise que la información sigue siendo coherente con el nuevo modo seleccionado.

Relación con otros apartados del manual

Para completar la comprensión de los modos de funcionamiento, consulte también:

Relación con las Bases de funcionamiento

Para una explicación metodológica más completa, consulte las Bases de funcionamiento, especialmente estos apartados:

Estos apartados explican las diferencias metodológicas entre analizar una postura aislada y analizar una actividad temporal, así como la relación entre tiempo, repetición, esfuerzo acumulado y captura de posturas.
