Informe de levantamiento

El Informe de levantamiento documenta la configuración y los resultados de una evaluación de levantamiento de cargas. Puede utilizarse tanto en análisis monotarea como multitarea e incluir la organización temporal, los datos generales, las condiciones de cada tarea, las posturas de origen y destino y los resultados NIOSH correspondientes al bloque o bloques determinantes.

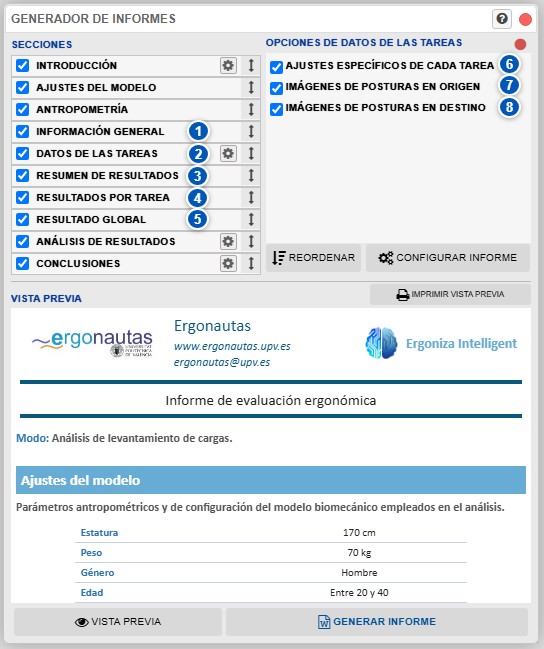

Para prepararlo, seleccione el modo Levantamiento y abra el Generador de informes mediante el botón INFORME.

Los controles generales de selección, ordenación, configuración y generación se explican en Generación de informes.

Secciones del informe

El modo Levantamiento sustituye las secciones propias del análisis postural y biomecánico por cinco secciones específicas, marcadas con los números 1 a 5. También mantiene las secciones comunes:

• Introducción.
• Ajustes del modelo.
• Antropometría.
• Análisis de resultados.
• Conclusiones.

Todas las secciones aparecen inicialmente activadas. Se pueden excluir o cambiar de posición del mismo modo que en los restantes informes.

Información general

La sección marcada con el número 1 describe el alcance del análisis de levantamiento. Puede incluir:

• tipo de análisis: monotarea o multitarea;
• número de tareas;
• organización temporal: un período, patrón regular o secuencia personalizada;
• indicación de que el perfil de tareas y frecuencias es compartido por todos los períodos;
• número de períodos;
• tiempo total de levantamiento;
• tiempo total de recuperación;
• duración total transcurrida del período de levantamiento;
• configuración de los períodos y de sus recuperaciones;
• bloques de evaluación, períodos que comprende cada uno, tiempo de levantamiento, categoría de duración e índice obtenido;
• bloque o bloques determinantes;
• constante de carga;
• ajuste antropométrico;
• relación numerada de las tareas incluidas.

En un patrón regular, el informe muestra la duración del período, su número de repeticiones y la recuperación existente entre períodos. En una secuencia personalizada, presenta cada período en el orden definido, con su duración, su recuperación posterior y el bloque de evaluación al que pertenece.

Esta sección permite identificar las condiciones comunes y la organización temporal con las que se han calculado los resultados. Para modificar estos datos, consulte Ajustes generales del levantamiento.

Datos de las tareas

La sección Datos de las tareas, marcada con el número 2, presenta cada tarea por separado. Su panel de opciones permite determinar qué información se incorporará.

Ajustes específicos de cada tarea

La opción marcada con el número 6 puede incluir:

• frecuencia de levantamiento;
• peso de la carga;
• existencia de control significativo de la carga en el destino;
• mano o manos empleadas en el origen;
• calidad del agarre en el origen;
• mano o manos empleadas en el destino;
• calidad del agarre en el destino.

Estos valores proceden de la configuración vigente de cada tarea. Consulte Ajustes de la tarea de levantamiento para conocer su definición.

Imágenes de origen y destino

Las opciones marcadas con los números 7 y 8 son independientes. Puede incluir solamente las posturas de origen, solamente las de destino o ambas.

Al generar la vista previa, Ergoniza Intelligent recorre temporalmente las tareas y captura las posturas solicitadas. El estado inicial del modelo se restaura al terminar. En el documento, las imágenes se presentan siempre en orden: primero el origen y después el destino.

La captura de las imágenes de varias tareas puede aumentar el tiempo necesario para generar la vista previa. Si no se dispone de una postura solicitada, el informe muestra que no ha sido posible obtenerla sin impedir la inclusión de los demás datos disponibles.

Resumen de resultados

La sección marcada con el número 3 presenta una tabla que facilita la comparación entre tareas. Para cada una puede mostrar:

• RWL e índice de levantamiento en el origen;
• RWL e índice de levantamiento en el destino;
• RWL limitante;
• índice de levantamiento de la tarea;
• valoración del resultado.

RWL es el límite de peso recomendado y IL es el índice de levantamiento. La valoración indica si el resultado se encuentra dentro del límite recomendado, si requiere revisión o si presenta una exigencia elevada que necesita una revisión prioritaria. Los valores de esta tabla corresponden al bloque determinante y permiten localizar rápidamente las tareas y los extremos que presentan las condiciones más desfavorables.

Resultados por tarea

La sección marcada con el número 4 desarrolla los resultados de cada tarea. Para el origen y el destino puede incorporar:

• localización vertical;
• distancia horizontal;
• ángulo de asimetría;
• forma de manipulación y calidad del agarre;
• factores horizontal, vertical, de desplazamiento, asimetría, frecuencia y agarre;
• factor correspondiente a la manipulación con una mano;
• límite de peso recomendado;
• índice de levantamiento y valoración.

Después de los resultados de origen y destino se identifica el extremo considerado y se presenta el resultado determinante de la tarea en el bloque determinante.

Cuando existe control significativo de la carga en el destino, el resultado de la tarea se obtiene a partir de la condición más desfavorable entre el origen y el destino. Si no existe dicho control, el resultado se determina a partir del origen, aunque los datos y resultados del destino continúan incorporándose para describir y revisar el movimiento.

Consulte Resultados del análisis de levantamiento de carga para conocer el significado de estos parámetros y su interpretación.

Resultado global

La sección marcada con el número 5 muestra el resultado global correspondiente al bloque determinante.

En un análisis monotarea, el resultado global utiliza el índice de levantamiento (IL) del bloque determinante y coincide con el resultado determinante de la única tarea. En un análisis multitarea, presenta el índice de levantamiento compuesto (ILC) del bloque determinante, la valoración correspondiente y, cuando están disponibles, las tareas con mayor contribución al resultado conjunto. Si el índice es INF, el informe lo identifica como un resultado que requiere una revisión prioritaria.

Todos los bloques de evaluación se calculan y se comparan. El bloque que produce el IL o ILC más desfavorable establece el resultado global. Los resultados de los demás bloques se conservan en el informe para su revisión, pero no se suman ni se promedian. Si varios bloques alcanzan el mismo resultado máximo, todos aparecen identificados como determinantes.

El resultado global debe revisarse junto con la organización temporal, el resumen y el detalle de las tareas. Un resultado desfavorable puede estar dominado por una tarea concreta o por la combinación de varias tareas.

La organización temporal no es evaluable mediante la ecuación revisada de NIOSH cuando un bloque acumula más de ocho horas de levantamiento o cuando la duración total transcurrida de la secuencia —levantamientos y recuperaciones— supera ocho horas. En ese caso, el informe conserva la información temporal disponible, pero indica que no puede determinarse un bloque determinante ni presentarse un resultado NIOSH global válido.

Análisis de resultados y conclusiones

La sección Análisis de resultados reúne los principales indicios del levantamiento. Desde sus opciones se puede mostrar todo, riesgos y advertencias, o solamente riesgos. La valoración textual identifica el bloque o bloques determinantes y relaciona con ellos el IL o ILC global.

Las Conclusiones pueden redactarse manualmente, obtenerse mediante una plantilla o transferirse desde Ergo-Wizard. Consulte Introducción y conclusiones para conocer su edición. En el modo Levantamiento, las conclusiones generadas a partir de los resultados NIOSH identifican el bloque o bloques determinantes. Si la organización temporal no es evaluable, indican que no puede establecerse un bloque determinante en lugar de presentar un resultado global no válido. Ergo-Wizard no muestra en este modo filtros por criterio o región corporal.

Procedimiento recomendado

1. Defina la organización temporal y los demás ajustes generales del levantamiento.
2. Cree y configure todas las tareas necesarias.
3. Compruebe las posturas de origen y destino y los resultados calculados.
4. Revise los períodos, las recuperaciones, los bloques de evaluación y el bloque o bloques determinantes.
5. Compruebe que ningún bloque ni la duración total transcurrida de la secuencia supera los límites temporales admitidos.
6. Abra el Generador de informes.
7. Active las secciones que desea incorporar.
8. Abra las opciones de Datos de las tareas y seleccione los ajustes y las imágenes necesarias.
9. Genere la vista previa y espere a que terminen las capturas solicitadas.
10. Compruebe que aparecen la organización temporal y todas las tareas previstas y que el informe se identifica como análisis de levantamiento de cargas.
11. Revise los bloques de evaluación, el resumen, los resultados individuales y el resultado global.
12. Imprima la vista previa o genere el documento definitivo.

Si se modifican las tareas, las posturas, los ajustes o los resultados después de preparar la vista previa, actualícela antes de generar el informe.

Fundamentos relacionados

Para conocer el método de cálculo, consulte Análisis de levantamientos de carga en las Bases de funcionamiento.
