Gráficos

El cuadro Gráficos permite representar gráficamente la evolución temporal de distintas magnitudes calculadas por Ergoniza Intelligent durante una actividad de múltiples posturas.

Se accede a este cuadro desde el botón Gráficos del menú lateral izquierdo de la interfaz. Este cuadro solo está disponible cuando se trabaja en modo de múltiples posturas, ya que los gráficos requieren una secuencia temporal sobre la que representar la evolución de los resultados.

Mediante este cuadro es posible visualizar, comparar, exportar y revisar magnitudes como esfuerzos biomecánicos, cargas acumuladas, compresión lumbar, distribución de cargas, resultados posturales u otros indicadores calculados durante la animación.

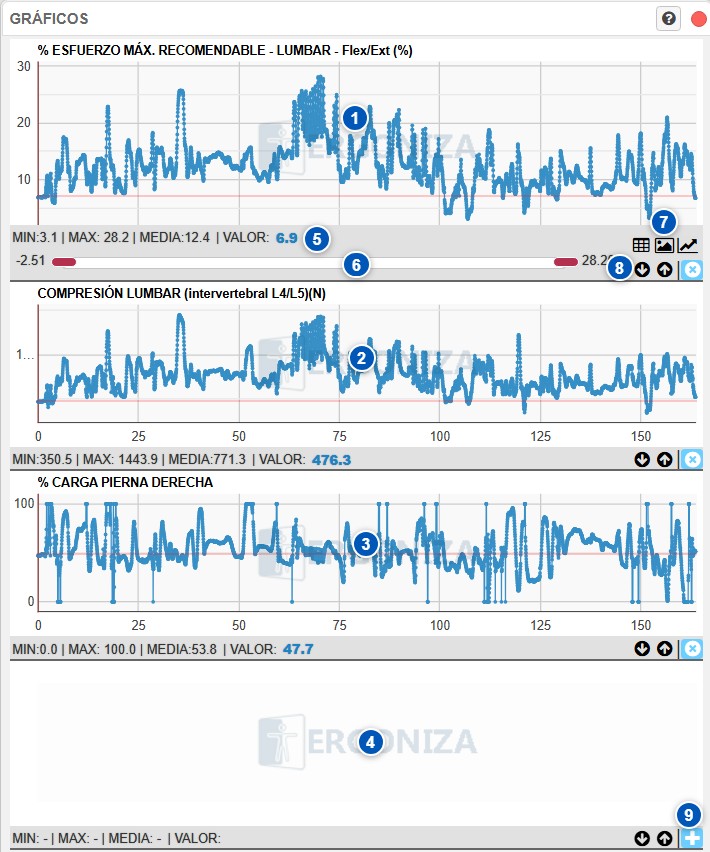

La captura corresponde a una configuración concreta del análisis. El título de los gráficos de esfuerzo se adapta automáticamente al indicador seleccionado.

N.º	Zona o control	Función
1	Slot de gráfico 1	Primera zona disponible para insertar y visualizar un gráfico temporal.
2	Slot de gráfico 2	Segunda zona disponible para insertar y visualizar un gráfico temporal.
3	Slot de gráfico 3	Tercera zona disponible para insertar y visualizar un gráfico temporal.
4	Slot de gráfico 4	Cuarta zona disponible para insertar y visualizar un gráfico temporal.
5	Resumen numérico del gráfico	Muestra el valor mínimo, máximo, medio y el valor correspondiente al instante actual de la animación.
6	Rango visible del eje vertical	Permite ajustar los valores mínimo y máximo representados en el gráfico.
7	Herramientas del gráfico	Permiten exportar los datos, descargar una imagen del gráfico o cambiar el modo de representación.
8	Organización del gráfico	Permiten desplazar el gráfico a otro slot o eliminarlo del cuadro.
9	Añadir gráfico	Abre el cuadro Nuevo gráfico para seleccionar la magnitud que se desea representar.

Finalidad del cuadro

El cuadro Gráficos permite analizar cómo cambian los resultados a lo largo del tiempo durante una actividad formada por múltiples posturas.

Mientras otros cuadros muestran valores en el instante actual o resúmenes por postura, este cuadro permite observar la evolución temporal de las magnitudes seleccionadas. Esto resulta especialmente útil para identificar:

picos de esfuerzo;
periodos de mayor carga acumulada;
fases críticas de la actividad;
cambios bruscos entre posturas;
momentos en los que una magnitud supera un límite;
diferencias entre fases de trabajo y descanso;
efectos derivados de la repetición de ciclos.

Los gráficos no sustituyen a los cuadros de resultados, pero permiten localizar temporalmente cuándo se producen los valores más relevantes.

Slots de gráficos

Las zonas marcadas con los números 1, 2, 3 y 4 corresponden a los cuatro espacios disponibles para representar gráficos.

Cada slot puede contener un gráfico distinto. Esto permite comparar simultáneamente varias magnitudes de la misma actividad. Por ejemplo, puede visualizarse en paralelo:

el indicador de esfuerzo o capacidad de una articulación;
la compresión lumbar;
la distribución de carga en una pierna;
la carga acumulada de esfuerzo de un determinado paquete muscular.

Si un slot está vacío, aparece como una zona disponible para insertar un nuevo gráfico.

Añadir un nuevo gráfico

El botón marcado con el número 9, identificado con el signo +, permite añadir un nuevo gráfico.

Al pulsarlo se abre el cuadro Nuevo gráfico, desde el que se selecciona la magnitud que se desea representar, así como las opciones específicas que correspondan al tipo de resultado elegido.

La ayuda específica de ese cuadro se muestra en el apartado Nuevo gráfico.

Algunos tipos de gráfico solo están disponibles cuando el cálculo correspondiente está activo. En particular, el gráfico de Esfuerzo acumulado solo se ofrece cuando en el cuadro Repeticiones de la actividad está activada la opción Considerar repeticiones y descansos. Si esta opción está desactivada, el sistema no calcula la carga acumulada de esfuerzo biomecánico y el tipo de gráfico Esfuerzo acumulado no aparece como opción seleccionable.

Una vez seleccionado el gráfico, este se inserta en el slot correspondiente.

Actualización de los gráficos

Los gráficos representan resultados calculados a partir de la actividad temporal, de las posturas, de las cargas y de los parámetros de análisis. Por tanto, cuando se modifica cualquiera de estos elementos, los gráficos pueden quedar desactualizados.

Puede ser necesario regenerarlos después de cambios como:

modificar una postura;
cambiar la duración de una postura o de la animación;
modificar cargas o fuerzas;
cambiar parámetros del modelo;
alterar las repeticiones de la actividad;
modificar Calcular % Esfuerzo Máximo Recomendable, Considerar la carga acumulada en el % de esfuerzo recomendado u otros ajustes del análisis;
recalcular resultados biomecánicos o posturales.

Cuando el sistema detecta que los gráficos necesitan actualizarse, lo indica visualmente en la interfaz. El panel Gráficos puede aparecer resaltado en rojo y puede mostrarse un botón rojo en la parte superior del panel para advertir de que los resultados representados no están actualizados.

Al cambiar estos controles puede variar no solo el valor representado, sino también el nombre del gráfico y la capacidad o límite utilizado como referencia. Antes de comparar resultados obtenidos con configuraciones diferentes, deben regenerarse los gráficos.

Antes de extraer conclusiones a partir de un gráfico, compruebe que ha sido regenerado después de las modificaciones realizadas.

Resumen numérico del gráfico

La zona marcada con el número 5 muestra un resumen de los valores del gráfico.

En esta zona se presentan normalmente:

MIN: valor mínimo de la serie representada;
MAX: valor máximo de la serie representada;
MEDIA: valor medio de la serie representada;
VALOR: valor de la magnitud en el instante actual de la animación.

Esta información permite obtener una interpretación rápida sin necesidad de estimar los valores visualmente sobre la curva.

El valor asociado al instante actual se actualiza al desplazarse por la animación o al seleccionar un punto del gráfico.

Selección temporal mediante el gráfico

Al hacer clic sobre un gráfico, la animación se desplaza al instante temporal correspondiente al punto seleccionado.

Esta función permite localizar rápidamente en el modelo la postura asociada a un pico, a una caída o a cualquier valor relevante de la curva. Es especialmente útil para investigar por qué se produce un valor elevado en una magnitud determinada.

Una forma práctica de uso es la siguiente:

Localizar en el gráfico un pico o zona crítica.
Hacer clic sobre esa zona.
Revisar la postura del modelo en ese instante.
Consultar los cuadros de resultados relacionados.
Modificar la postura, carga o tarea si es necesario.

Ajuste del rango visible

Los cursores marcados con el número 6 permiten ajustar el rango de valores mostrado en el eje vertical del gráfico.

Esto permite ampliar o reducir la escala de representación para mejorar la lectura de los datos. Puede ser útil cuando:

existen valores extremos que comprimen el resto de la curva;
se desea revisar con detalle una zona de valores concreta;
se quiere comparar visualmente varias fases de la actividad;
la escala automática no resulta suficientemente clara.

El ajuste del rango visible no modifica los datos calculados. Solo cambia cómo se representan en pantalla.

Herramientas del gráfico

La zona marcada con el número 7 agrupa herramientas específicas del gráfico.

Estas herramientas permiten realizar operaciones como:

exportar los valores del gráfico a un archivo CSV;
descargar una imagen del gráfico;
cambiar el modo de visualización a una representación escalonada.

Exportación CSV

La exportación CSV permite guardar los valores numéricos de la serie representada. Esta opción es útil para análisis externos, documentación técnica, revisión en hoja de cálculo o incorporación a informes.

Exportación de imagen

La exportación de imagen permite conservar una captura del gráfico. Esta opción resulta útil para documentar visualmente una evaluación o para comparar resultados entre distintas alternativas.

Representación escalonada

El modo escalonado representa la señal mediante tramos constantes. Puede resultar adecuado cuando la magnitud cambia por intervalos definidos o cuando se desea visualizar con más claridad la correspondencia entre valores y posturas discretas.

Organización de los gráficos

La zona marcada con el número 8 contiene los controles de organización de cada gráfico.

Estos controles permiten:

desplazar el gráfico al slot inmediatamente inferior;
desplazarlo al slot inmediatamente superior;
eliminarlo del cuadro.

El icono con flecha hacia abajo mueve el gráfico al slot inferior. El icono con flecha hacia arriba lo mueve al slot superior. El icono con una cruz elimina el gráfico del cuadro.

Estas opciones permiten reorganizar la vista cuando se quieren comparar varias magnitudes o colocar en la parte superior las más relevantes.

Relación con el modo de múltiples posturas

El cuadro Gráficos solo está disponible en modo de múltiples posturas porque necesita una actividad temporal sobre la que representar la evolución de las magnitudes.

En este modo, cada punto del gráfico está asociado a un instante de la animación. Por ello, la calidad de los gráficos depende de que la actividad temporal esté correctamente definida.

Antes de interpretar los gráficos, revise:

que las posturas de la actividad son correctas;
que los tiempos de la animación son adecuados;
que las cargas están correctamente asignadas;
que las repeticiones y descansos representan la tarea real;
que los análisis relacionados han sido actualizados.

Para configurar repeticiones y descansos, consulte Repeticiones de la actividad.

Relación con otros cuadros de resultados

Los gráficos pueden representar magnitudes procedentes de distintos cuadros de análisis. Por tanto, para interpretar correctamente una curva conviene consultar también el cuadro de origen del resultado.

Según el tipo de gráfico elegido, puede ser necesario revisar:

La gráfica facilita localizar cuándo se produce un resultado, pero la explicación del cálculo debe consultarse en el apartado correspondiente.

Interpretación práctica

Para interpretar los gráficos de forma ordenada, puede seguirse esta secuencia:

Añadir las magnitudes que se desean analizar.
Regenerar los gráficos si el sistema indica que están desactualizados.
Revisar los valores mínimo, máximo y medio.
Identificar picos, caídas o fases críticas.
Hacer clic en los puntos relevantes para llevar la animación a ese instante.
Revisar la postura y los resultados numéricos en los cuadros correspondientes.
Ajustar el rango visible si la escala dificulta la lectura.
Exportar los datos o la imagen si se necesita documentar el análisis.

Precauciones de uso

Antes de extraer conclusiones a partir de un gráfico, tenga en cuenta lo siguiente:

un gráfico desactualizado puede no representar la actividad actual;
los picos pueden estar asociados a cambios bruscos entre posturas;
una escala inadecuada puede exagerar o disimular variaciones;
el valor medio no sustituye a la revisión de máximos;
una magnitud elevada debe interpretarse junto con la postura y la carga del instante correspondiente;
los resultados temporales y los gráficos de esfuerzo acumulado dependen de la configuración de repeticiones y descansos. Si la opción Considerar repeticiones y descansos está desactivada, los gráficos de esfuerzo acumulado no estarán disponibles.

Si se modifica la actividad, regenere los gráficos antes de interpretarlos.

Relación con otros apartados del manual

Para completar la interpretación de este cuadro, consulte también:

Relación con las Bases de funcionamiento

Para una explicación metodológica más completa de las magnitudes que pueden representarse en este cuadro, consulte las Bases de funcionamiento, especialmente los apartados relacionados con:

Estos apartados explican el fundamento de las magnitudes que pueden representarse gráficamente y las precauciones necesarias para interpretar resultados temporales.
